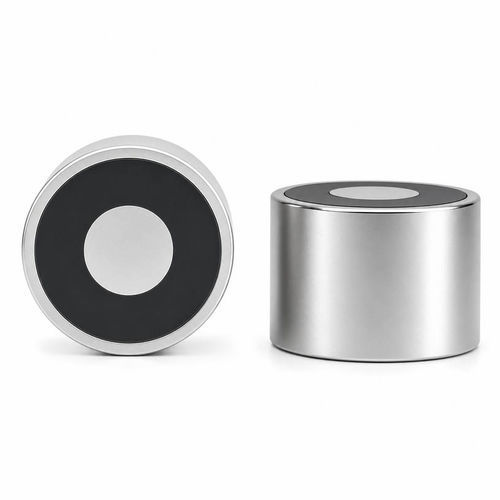

保持型ソレノイド WL1811メンテナンス不要コンパクト24V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 保持型
- その他の特徴
- コンパクト, 電磁式, パワー, 自動装置用, メンテナンス不要, 24V, DC
- 電圧
12 V, 24 V
- 強度
30 N
詳細
概要
DC保持電磁石は直流電圧（DC）で駆動され、鉄系ワークを吸着保持するための電磁デバイスです。銅線のコイルが鉄芯を巻き、鋼製ハウジングに収められています。直流電源に接続すると鋼板を強力に吸着保持します。産業オートメーション、機械の安全装置、ロボット、磁気ドア、包装機、揚重装置、位置決め機器などで使用されます。
製品概要
DC保持電磁石は円形、角形、薄型およびカスタム設計で提供され、保持力は数ニュートンから数千ニュートンまで対応します。代表的な定格電圧は6V、12V、24V、48V DCです。オプション：防水設計、高温対応コイル、防錆処理、ケーブルアセンブリ、コネクタ、カスタム取付穴。用途に応じて連続仕様または間欠仕様で設計可能。OEMによる寸法、磁力、コイル抵抗、絶縁クラス、動作温度のカスタマイズに対応します。
動作原理
DC電圧が印加されると銅巻線に電流が流れます。
磁場が鉄芯を磁化し、ハウジングが磁束を接触面に導きます。
磁気回路は鋼材により閉じ、強力な吸引力を発生してワークを保持します。給電を切ると電流が停止し磁場が消失してワークは解放されます。残留磁気を低減する脱磁回路や低残留設計を備えたモデルもあります。
主な特長
用途
利点と欠点
トラブルシューティング
選定ポイント
WL1811 製品データシート
製品名: DC Holding Electromagnet
絶縁クラス: B
型番: WL1811
耐電圧試験: AC750V/2S
寸法: Ø18 x H11 mm
寿命: >500,000 サイクル
保持力: 30 N
納期: 在庫ありの場合 3~5 日
電圧: DC 12V/24V
サンプル注文: 受付可能
消費電力: 43 W
MOQ: 200 PCS
デューティサイクル: 10%
保証: 2 年
リード線: 下端より外出し 25cm またはカスタム
原産地: Dongguan, Guangdong
動作形式: Energise to release
表面: 電気めっき (Zn コーティング)
取り付けネジ寸法: M5 x H19
材料: 鋼およびエナメル線
正味重量: 168 g
認証: CE/ROHS
特性 / 技術仕様
DC保持電磁石は直流電圧（DC）で駆動され、鉄系ワークを吸着保持するための電磁デバイスです。銅線のコイルが鉄芯を巻き、鋼製ハウジングに収められています。直流電源に接続すると鋼板を強力に吸着保持します。産業オートメーション、機械の安全装置、ロボット、磁気ドア、包装機、揚重装置、位置決め機器などで使用されます。
製品概要
DC保持電磁石は円形、角形、薄型およびカスタム設計で提供され、保持力は数ニュートンから数千ニュートンまで対応します。代表的な定格電圧は6V、12V、24V、48V DCです。オプション：防水設計、高温対応コイル、防錆処理、ケーブルアセンブリ、コネクタ、カスタム取付穴。用途に応じて連続仕様または間欠仕様で設計可能。OEMによる寸法、磁力、コイル抵抗、絶縁クラス、動作温度のカスタマイズに対応します。
動作原理
DC電圧が印加されると銅巻線に電流が流れます。
磁場が鉄芯を磁化し、ハウジングが磁束を接触面に導きます。
磁気回路は鋼材により閉じ、強力な吸引力を発生してワークを保持します。給電を切ると電流が停止し磁場が消失してワークは解放されます。残留磁気を低減する脱磁回路や低残留設計を備えたモデルもあります。
主な特長
- 保持性能に対して消費電力が相対的に低く、高い吸着力を発揮。
- コンパクトで取り付けが容易、オートメーションへの組込みがしやすい。
- オン/オフの応答が速く、静音で高い再現性。
- 複数電圧（6V、12V、24V、48V）および各種保持容量を用意。
- 過酷環境向けに防水・防食表面処理オプションあり。
- 低メンテナンスで長期的な信頼運転が可能。
用途
- 工場オートメーション：組立、溶接、加工、検査用のワーク位置決め。
- ロボットのエンドエフェクタによる鋼製部品の把持・配置。
- 包装機の一時位置決めや材料搬送。
- 繊維機械の布材取り扱い・位置決め。
- 医療機器：診断機器や自動分析装置など磁気クランプが必要な装置。
- 防犯システム：電磁ドアロック、アクセスコントロール、耐火扉。
- 治具、CNC機械、半導体装置、印刷機、自動倉庫など。
利点と欠点
- 利点：高い保持力、応答性、コンパクト設計、PLC連携が容易、低メンテナンス、保持力や電圧のカスタマイズ可能、産業用途の連続/間欠使用に対応。
- 欠点：保持には継続的な電源が必要（バックアップ除く）、空隙、錆、塗装、不整面により保持力が低下、連続使用に不適切な設計は過熱やコイル寿命低下の原因となる。
トラブルシューティング
- 保持力が弱い：電源電圧を確認、接触面を清掃・平滑化、空隙やコイル損傷を点検。
- 過熱：使用率（デューティサイクル）、動作電圧、周囲温度、通気を確認。長時間運転は連続仕様を使用。
- 磁力が出ない：配線、コネクタ、ヒューズ、コイルの導通、電源出力を点検。
- 解放が遅い：残留磁気の可能性；脱磁回路や低残留設計を検討。
- 騒音・振動：取り付け金具、機械的整列、接触面状態を点検。
- 断続運転：端子の緩みやケーブル断線を確認し、電圧調整と定期保守を行う。
選定ポイント
- 動的荷重を考慮した安全率を含めた必要保持力を算出する。
- 安定動作と過熱防止のため適切な動作電圧（12V/24V等）を選択する。
- 使用に応じたデューティサイクル（間欠/連続）を選び、連続使用時は熱管理を考慮する。
- 最大保持力を得るために接触面を清潔で平坦に保つ。
- 温度、湿度、粉じん、腐食など環境条件に応じて防水・防食オプションを選定する。
- 取り付けスペースに合ったサイズと取付方式を確認する。
- 迅速な解放が必要な場合は低残留設計や脱磁回路を選ぶ。
WL1811 製品データシート
製品名: DC Holding Electromagnet
絶縁クラス: B
型番: WL1811
耐電圧試験: AC750V/2S
寸法: Ø18 x H11 mm
寿命: >500,000 サイクル
保持力: 30 N
納期: 在庫ありの場合 3~5 日
電圧: DC 12V/24V
サンプル注文: 受付可能
消費電力: 43 W
MOQ: 200 PCS
デューティサイクル: 10%
保証: 2 年
リード線: 下端より外出し 25cm またはカスタム
原産地: Dongguan, Guangdong
動作形式: Energise to release
表面: 電気めっき (Zn コーティング)
取り付けネジ寸法: M5 x H19
材料: 鋼およびエナメル線
正味重量: 168 g
認証: CE/ROHS
特性 / 技術仕様
- 型番: WL1811
- 製品種別: DC Holding Electromagnet
- 寸法: Ø18 x H11 mm
- 保持力: 30 N
- 電圧オプション: DC 12V / 24V (標準; 他は要相談)
- 消費電力: 43 W
- 絶縁クラス: B
- 耐電圧: AC 750V / 2s
- 寿命: >500,000 サイクル
- デューティサイクル: 10% (間欠); 連続仕様は要相談
- リード線: 下端 25 cm (カスタム可)
- 動作形式: energise to release
- 表面仕上げ: 電気めっき (亜鉛コーティング)
- 取り付けネジ: M5 x H19
- 材料: 鋼筐体、エナメル銅線
- 正味重量: 168 g
- 認証: CE, RoHS
- MOQ: 200 pcs; サンプル注文可能
- 標準納期: 在庫があれば 3–5 日
