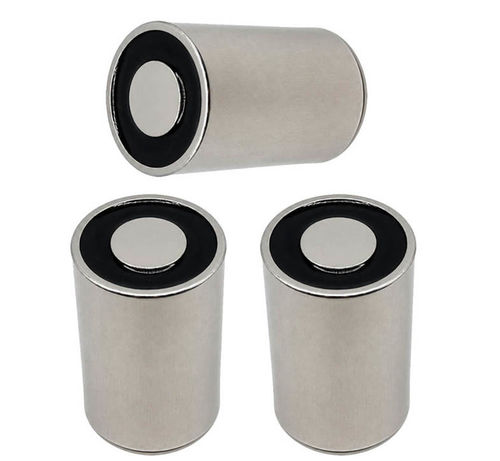

電子スイッチ吊り上げ電磁石 WL1625

ハンドリングコンパクト電磁式

概要
電磁ホルダーは、電磁界を利用して鉄系部品を保持、位置決め、解放する制御可能な装置です。WL1625はオン/オフで制御できる保持機能を備え、オートメーションや資材搬送の用途に適しています。一般的な用途は部品保持、位置決め、作業中の一時固定などです。

動作原理
WL1625は巻線コイルと磁芯を用いて通電時に軸方向の磁場を発生させます。磁気回路が接触面で力を集中させ、金属部品を引き付けて保持します。電源を切ると磁場が消え部品は解放されます。性能はコイル設計、電圧/電流、空気ギャップ、接触面積、芯材に依存し、現代のユニットはセンサーや制御機器と連携可能です。

用途
可制御で繰り返し可能な磁気保持が必要な場面で使用されます：

• ロボットや組立装置での部品把持・保持
• 鋼板や金属部品のハンドリング・リフティング
• CNC治具、ジグ、溶接設備での精密位置決め
• 遠隔制御を要するセキュリティ・ロック装置
• 精密で再現性のある固定が必要な試験・研究機器

利点と欠点
利点

• 通電/遮断で保持力を切替可能、制御された把持と解放が可能
• 応答が速く自動化サイクルでの高い再現性
• コンパクトで制御システムへの統合が容易
• 電圧や取付オプションのカスタマイズが可能

欠点

• 電源が必要であり、停電時は保持に影響が出る（安全対策が必要）
• 連続通電ではコイルが発熱するため熱対策が必要
• 電磁部品のため初期コストが単純な機械式保持具より高くなる場合がある

トラブルシューティング（よくある問題、原因と対策）
1. 磁力が弱い

• 原因の例：動作電圧/電流不足、空気ギャップが大きい、コイルや芯材の損傷
• 対策：電源電圧/電流を確認、接触面を確保、コイルと配線を点検

2. マグネットが動作しない

• 原因の例：配線不良、コントローラやドライバの故障
• 対策：配線とコネクタを確認、制御信号をテスト、不良部品を交換

3. 過度の発熱

• 原因の例：長時間通電、過電流、換気不足
• 対策：デューティを下げる、冷却を改善、定格を確認

4.保持が不安定・ぐらつく

• 原因の例：振動、取付不良、接触面積不足
• 対策：取付を固定、荷重に適したモデルを選定、設置の位置を調整

製品仕様（主要データ）
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

技術仕様

• Brand: Weilong Technology
• Model: WL1625
• 電圧: DC 12V または 24V
• 消費電力: 2-5 W
• 動作モード: 通電時 = マグネットオン
• 保持力: 3 Kgs
• 抵抗値: 32 Ω
• デューティ: 100% 動作；duty cycle 1-100%
• 寿命: 約300,000サイクル
• 絶縁クラス: B
• 動作温度: -10°C ～ 100°C
• リード線長: 200 mm
• 材質: 磁石 + 炭素鋼ハウジング
• 認証: CE, ROHS, ISO9001
• MOQ: 1000 pcs；供給能力: 5000 pcs/週；標準納期: 30日
