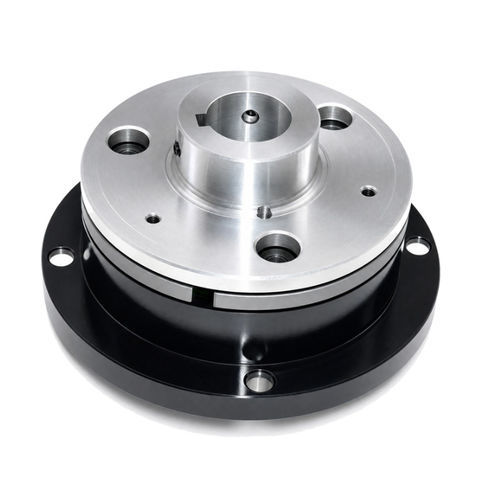

摩擦クラッチ WL8027

電磁式重荷重用高トルク用途用

製品概要
高トルク電磁クラッチは、2軸間の回転動力を伝達するための電気駆動の機械装置です。電磁力でクラッチを接続／切断し、トルク伝達を精密に制御します。産業用途の重負荷環境向けに設計され、静止トルク10 N·m、応答性に優れ信頼性の高い動作を提供します。通電時にコイルが磁場を発生させ、アーマチュアをローターに引き寄せて動力を伝達します。

主な特長

• 重負荷向けの高トルク能力
• 高速の接続／切断で精密な動作制御（復帰時間30 ms）
• フランジ取付のコンパクト設計で容易に組み込み可能
• 低騒音・低振動
• 耐熱性向上のための耐久性材料と最適化コイル
• メンテナンスが少なく、頻繁な起動・停止サイクルに適合

動作原理
コイルに電流が流れると磁場が発生し、アーマチュア板がローター側に引き寄せられます。アーマチュアとローター間の摩擦によって駆動軸から被駆動軸へトルクが伝達されます。通電を解除するとスプリングがアーマチュアを戻し、クラッチは切離されます。頻繁なサイクルに適した精密な動作制御が可能です。

用途
産業用自動化（コンベヤ、ロボット）、包装機（インデックス、ハイスピード運転）、繊維機械、農業・建設機械、印刷機、工作機械、搬送システム、車両の補助駆動などで広く使用されます。

利点

• 精密なトルク制御と高速応答
• 機械的摩耗の低減およびメンテナンス低減
• 狭小スペースに適したコンパクト形状
• 過酷環境での信頼性の高い性能

欠点

• 電源に依存—停電時は動作に影響
• 連続使用時の発熱は熱管理が必要な場合あり
• 単純な機械式クラッチより初期コストが高くなる可能性

トラブルシューティングと保守
代表的な不具合：入らない（電圧不足、コイル損傷、接続不良）、スリップやトルク低下（摩擦面の摩耗／汚染）、過熱（過負荷や換気不良）、騒音・振動（位置ずれや摩耗）、応答遅延（磁力不足やスプリング故障）。定期点検、清掃、適切なエアギャップ調整、慣らし運転、正しい取り付けで寿命を延ばせます。

選定のポイント
必要トルク（余裕を持って選定）、定格電圧、取り付け・寸法の適合、使用サイクルに応じた応答時間、環境条件（温度・粉じん・湿度）、 duty cycle、および必要な認証を確認してください。

技術仕様

• Brand: Weilong Technology
• Model Number: WL8027
• 定格電圧 (V): DC 24V
• 定格電力 (W): 15W
• 静止トルク: 10 N·m
• 保持力 (N): 10 N
• 回転数: 6000 RPM
• 復帰時間: 30 ms
• 寿命: 200,000 サイクル
• 認証: CE, RoHS, ISO9001
• 材質: 高品質磁性鉄
• リード線長: 200 mm
• 取付方式: フランジガイドシート
• 寸法許容差: +/- 0.1 mm
• 防水性: なし
• 絶縁階級: B
• 耐電圧試験: AC 600V 50/60Hz 2s
• 無励磁時保持力: 0
• 使用温度: -10°C – 100°C
• デューティサイクル: 1–100%
• ねじ深さ: /
• 支払条件: TT または 見切り信用状 (LC)
• サンプル注文: 可
• 保証: 1 年
• MOQ: 1000 pcs
• 供給能力: 5000 pcs/週
• 納期: 30 日
• 積出港: Shenzhen
