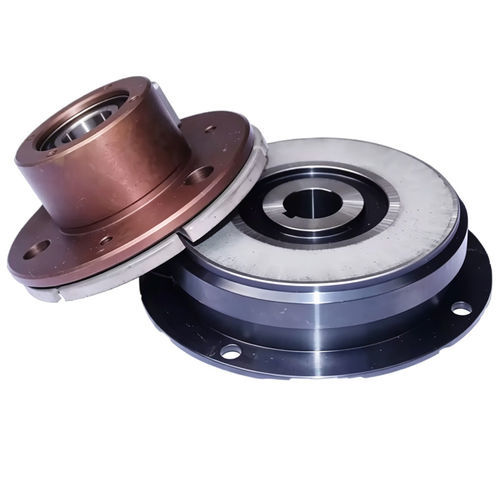

摩擦クラッチ・ブレーキユニット WL6324

電磁式

製品概要
電磁クラッチおよびブレーキは、電磁力を利用して動力伝達の結合/切離しを行い、回転部の停止による運動制御を実現します。Weilong TechnologyのWL6324はクラッチとブレーキの機能を併せ持ち、駆動軸と被駆動軸を接続しつつ素早く精密に動作を停止します。コイルに流れる電流が磁場を生成し、摩擦面を作動させてトルク伝達または制動を行います。産業機械、オートメーション、ロボットなど、高速応答、高精度、信頼性の高い回転制御が要求される用途に適しています。

特長

• 高速応答および正確な結合/切離し
• 低振動・低騒音での滑らかな作動
• 狭小スペースへの組み込みが可能なコンパクト設計
• 低メンテナンスで長寿命
• リモートおよび自動制御対応
• 高トルク伝達と安定した制動性能
• 連続運転や高速運転に対応し、省エネルギー性に優れる

製品データシート（要約）
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

コイル電圧の測定方法

• 定格電圧に適した直流レンジに設定したデジタルマルチメータを用意します。
• 機器の電源を切り、コイルの2つの端子を特定します。
• 機器を通常運転状態にして電源を入れ、プローブを良好に接触させてコイル端子間の電圧を測定します。
• 測定電圧を定格の24Vと比較します。低い場合は電源不安定、配線の緩み、接触不良が疑われます。
• 異常またはゼロの場合は断線、スイッチ不良、コイル断線などを点検してください。測定中は通電部に触れないでください。

長所と短所
長所

• 迅速な応答と精密な制御により正確な結合と停止が可能
• コンパクトで機械への組み込みが容易
• メンテナンスが少なく運用コストを低減
• 連続使用に適した耐久性
• 自動化およびリモート制御を実現

短所

• 連続電源が必要で、エネルギー消費が増える可能性がある
• 作動中の発熱は適切に管理しないと性能に影響を与える
• 高負荷用途では摩擦部品の摩耗が早まる可能性がある
• 一部の機械式システムに比べ初期費用が高い

トラブルシューティング概要

• 故障が電気的か機械的かを特定します。一般的な問題は動作しない、切れない、滑る、異音などです。
• 電圧試験：コイルが正しい電圧を受けているか確認します。低電圧は滑りの原因です。
• コイル試験：コイル抵抗を測定します。無限大＝断線、ほぼゼロ＝ショート（いずれも交換が必要）。
• 配線チェック：損傷、挟み込み、腐食の有無を点検し、接地を確認します。
• エアギャップ検査：ロータとアーマチュア間のエアギャップが仕様内であることを確認します。大きすぎると作動せず、小さすぎると引きずりを生じます。
• 汚染：摩擦面の油、グリース、埃は保持トルクを低下させます。必要に応じて清掃・研磨してください。
• 機械的摩耗：ロータやアーマチュアの傷、亀裂、焼損跡を点検し、摩耗部品は交換、摩擦面は整備してください。

産業用途
コンベヤ、ロボットアーム、包装機、印刷機、繊維機械、工作機械（旋盤・フライス）、医療機器、事務機器、自動車試験台などの自動化・製造分野で使用されます。高速・高精度環境での生産性、安全性、位置決め制御が求められる用途に適しています。

よくある質問 / 故障例（要約）

• なぜ作動しないのか？ — コイル電圧と抵抗を確認し、エアギャップが仕様内であることを確認してください。
• なぜ電源オフで切れないのか？ — コイルが通電し続ける電気的故障や摩擦面の固着を点検してください。
• なぜ滑るのか？ — 汚染、低電圧、新品の慣らし不足が原因です。
• なぜ過熱するのか？ — 継続的な滑り、過電圧、電源種別の誤りが過度の発熱を招きます。
• なぜ擦れる/研削音がするのか？ — 通常はエアギャップが小さすぎる（接触）かベアリング故障です。点検・交換してください。

取付けと選定のガイダンス

• 適切な安全余裕を見込んで必要トルクを算出してください。
• 用途に応じた回転速度と応答時間を検討してください。
• 連続または頻繁な運転に対するデューティサイクルと放熱要件を評価してください。
• 電圧・電力の適合性を確認してください（例：WL6324 = 24V DC）。
• 寸法と取り付け制約を考慮し、正しい同軸出しを確保してください。
• 過酷環境向けにはシールや耐腐食処理など保護機能を選定してください。

技術仕様

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
