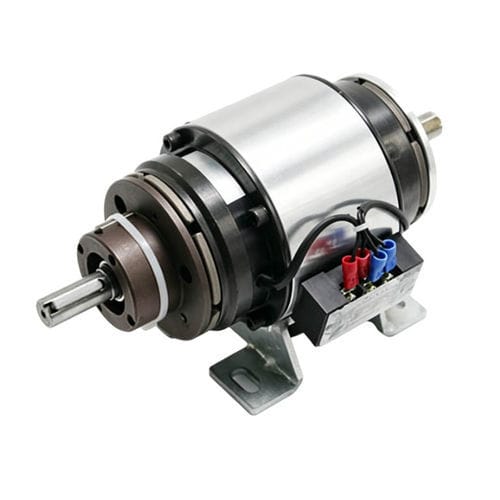

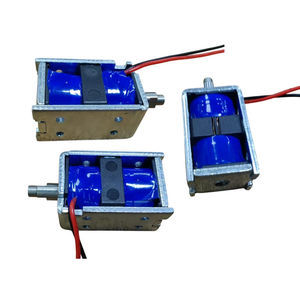

摩擦連結クラッチブレーキユニット WL80105EC

電磁式フランジ取付形

製品概要
露出型電磁クラッチブレーキは、クラッチの嵌合とブレーキ動作を一体化したコンパクトな動力伝達ユニットです。開放構造により通気性と点検性が向上し、放熱と保守が容易になります。本モデルは、包装、印刷、コンベアのインデクシングなど、頻繁な始動/停止サイクルと迅速な応答が求められる産業用途向けに設計されています。

主な特長

• クラッチとブレーキを一体化したコンパクトなアセンブリ
• 露出/開放構造により通気性と放熱性を改善
• 高速応答、安定したトルク伝達、低騒音運転
• フランジ固定式で取り付け・整列が容易
• 頻繁な始動/停止や高速インデックス用途に適合

製品データ（主要仕様）
24V 露出型電磁クラッチブレーキ — 主要数値：

• Brand: Weilong Technology
• Model Number: WL80105EC（製品名） / WL8015EC（データシート）
• 定格電圧: DC 24 V
• 定格電力: 24 W
• 動作方式: 電源投入で保持
• 保持力: 0.6 Kg
• クラッチ型式: フランジ固定式
• 復帰時間: 0.3 s ON / 0.3 s OFF
• 寿命: 100,000 サイクル
• 材質: テフロンコーティング処理済み炭素鋼ハウジング
• リード線長: 300 mm
• 取り付け方式: フランジ
• 寸法公差: +/- 0.1 mm
• 絶縁クラス: F（155°C）
• 使用温度: -10°C〜100°C
• デューティサイクル: 1–100%
• 認証: CE, RoHS, ISO9001
• MOQ: 1000 台 — 供給能力: 5000 台/週 — 納期: 30 日

用途
包装機の給送、切断、ラベリング、インデックス制御；印刷機の紙送りや張力管理；繊維機械の巻取り・供給制御；コンベア系の位置決め・停止などに使用されます。ワイヤ加工、食品加工、木工、医療機器、ロボット自動化など、迅速な応答が必要な分野にも適用可能です。

利点と欠点

• 利点：応答が速い；クラッチとブレーキを統合して設置スペースを節約；露出構造により冷却と点検が容易；安定した低振動運転。
• 欠点：露出部は塵・湿気・油汚れにさらされやすく、定期的なメンテナンスが必要；連続負荷が高い場合の発熱の可能性；安定した電源供給とコイルの健全性が必要。

トラブルシューティング
一般的な故障：滑り（摩擦面摩耗、油汚れ、過負荷）；過熱（過度のデューティ、通気不良、電圧異常）；異音（取付緩み、ベアリング摩耗、芯出し不良）；トルク不足（低電圧、コイル損傷、摩擦材摩耗、エアギャップ不良）；応答遅延（電気接続不良、コイル不良、機械的摩耗）。対策：摩擦部の清掃・交換、電圧・配線の確認、冷却改善、取付・芯出し点検、摩耗部品の交換。

FAQ（抜粋）

• 露出型磁気クラッチブレーキとは？ — クラッチとブレーキ機能を併せ持つコンパクトな電磁ユニットで、トルク伝達と迅速な始動/停止制御を行います。
• 動作原理は？ — 電磁引力でクラッチを作動させトルクを伝達し、必要に応じてブレーキで回転を停止します。
• どの業界で使われますか？ — 包装、印刷、繊維、搬送、オートメーション、食品加工などの工業分野で使用されます。
• 適切なモデルの選び方は？ — 必要トルク、電圧、回転数、デューティ、シャフト寸法、設置スペース、周囲環境を考慮してください。

技術仕様

• Brand: Weilong Technology
• Model Number: WL80105EC / WL8015EC
• 定格電圧: DC 24 V
• 定格電力: 24 W
• 動作方式: 電源投入で保持
• 保持力: 0.6 Kg
• クラッチ型式: フランジ固定
• 復帰時間: 0.3 s ON / 0.3 s OFF
• 寿命: 100,000 サイクル
• 材質: テフロンコーティング炭素鋼ハウジング
• リード線長: 300 mm
• 寸法公差: +/- 0.1 mm
• 絶縁クラス: F（155°C）
• 使用温度: -10°C〜100°C
• デューティサイクル: 1–100%
• 認証: CE, RoHS, ISO9001
• 保証: 1 年
