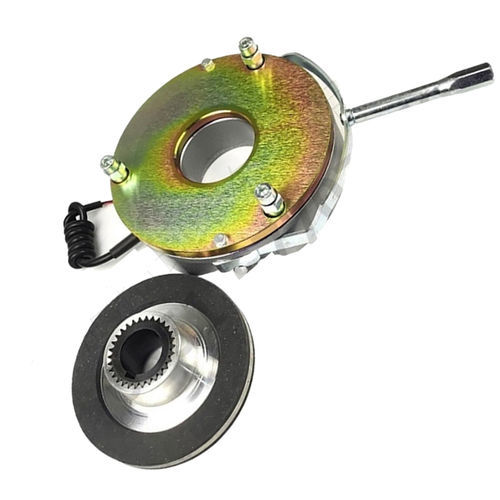

摩擦ブレーキ ユニット WL series

スプリング手動解放電磁放出

製品概要
停電作動ブレーキは、バネ作動・電気解放式のフェイルセーフ型制動装置で、産業機械や自動化設備向けに設計されています。通電中は電磁コイルが磁力を発生させブレーキを解放し、モーターの通常運転を可能にします。通電が途絶えると内部のバネが自動的に摩擦板を作動させ回転軸を停止または保持します。設計はコンパクトかつモジュラー化されており、モータ軸や減速機軸への直接取り付けが可能で、安定したトルク出力と高速応答を提供します。

主な特長

• フェイルセーフ：バネ作動／電気解放方式
• 停電時の高速応答（公称 ≤ 0.2 秒）
• 安定した一貫性のある制動トルク
• モータや減速機軸へ直接取り付け可能なコンパクトなモジュール構造
• 耐久性のあるアスベストフリーの摩擦材
• 防塵・防湿対応の筐体（例：IP54）
• 低消費電力のコイルオプションと簡単な電気制御
• メンテナンス用の手動リリースオプション
• 過熱保護機能

性能と設計

• 停電時に迅速に作動し、制御不能な動きを防止
• 頻繁な始動・停止サイクルに対応する高信頼性設計
• 異なる軸や取り付け形態に対応するモジュール式のサイズとトルクレンジ
• 高サイクル用途では熱設計上の配慮が推奨される

用途

• 自動化ライン：コンベヤ、包装機、ロボットシステムの非常停止や精密位置決め
• CNC機械：軸位置決めおよび工具保護
• ホイスト、クレーン、エレベーターや揚重機器：停電時の確実な保持
• 再生可能エネルギー：ロータ停止・メンテナンス（例：風力発電機）
• 無人搬送車（AGV）、スタッカークレーン、倉庫システム
• 繊維、印刷、食品加工など、精密な停止と荷重保持が必要な産業機器

利点

• 停電時に自動で安全に作動
• 高速応答と安定したトルクによる精密な停止
• モータや減速機へのコンパクトな統合
• 耐久性ある摩擦材と低メンテナンス
• 簡易な制御と複数の電圧オプション

欠点／注意点

• 摩擦部品は使用により摩耗し、定期点検・交換が必要
• 頻繁な制動サイクルで発熱するため、適切な熱設計と使用サイクル評価が必要
• 一部機種は作動時に騒音を発する場合がある
• 解放状態を維持するために通電が必要であり、稼働中に継続的な消費電力が発生する

選定方法

• 必要な制動トルクを決定：モータ出力、回転数、伝動比から最大負荷トルクを算出し、安全率を掛ける（垂直荷重では一般に1.5–2×）
• 軸径、平行キー部、取り付け形状を確認し、ブレーキハブおよび設置スペースと合致させる
• 電気仕様を確認：制御系に適合する電圧／コイルを選択（例：24VDC、48VDC、110VAC、220VAC）
• 使用サイクルと熱性能を評価：頻繁なサイクルでは放熱性の高い仕様と堅牢な摩擦材を選定
• 環境等級を考慮：粉じん・湿潤環境ではIP54以上を選び、腐食環境ではコーティングやステンレス筐体を検討
• 必要に応じて安全規格、認証、トルク／温度特性表を確認

技術仕様

• 動作原理：バネ作動（停電で作動）、電気解放（コイルがブレーキを開放）
• 典型的な応答時間：≤ 0.2 秒（停電時ブレーキ）
• 摩擦材：アスベストフリーの耐摩耗プレート
• 保護等級：例 IP54（粉塵・湿気保護）
• 保護機能：過熱保護
• 電圧オプション（例）：24VDC、48VDC、110VAC、220VAC
• 低消費コイルオプションおよびメンテ用手動解除オプション
• 取付：モジュラー設計でモータ軸または減速機軸端へ直接取付可能
