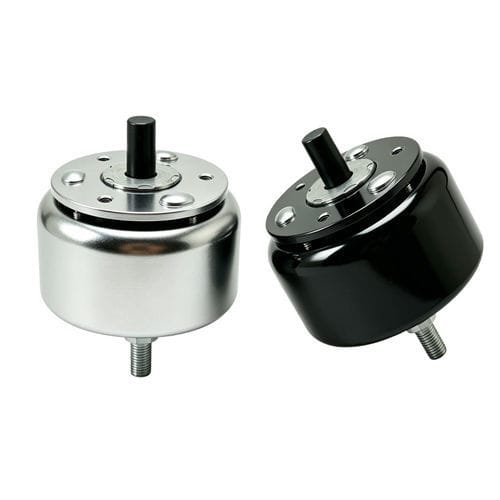

電動アクチュエータ WL590

電気機械式ロータリースプリングリターン

製品説明
WL590は、電気入力を制御された角変位（代表的な角度：25°〜90°）に変換するコンパクトな回転ソレノイドアクチュエータです。コイルで生成された磁場がロータと相互作用してトルクと再現性のある回転を生み出します。ユニットは復帰スプリング（片方向）または双方向（保持/バイスタブル）仕様で構成でき、所定の終端位置と最小のバックラッシュが求められる用途に対応します。

ロータリーソレノイドモーターの主な特長

• コンパクトな形状で規定のホールディングトルクを確保。
• 高速な電気応答と迅速な切替。
• 最小限のバックラッシュで再現性のある角変位。
• 摩耗が少なく統合しやすいシンプルな機械構造。
• 復帰スプリング（片方向）またはラッチ式（双方向）で提供可能。
• 使用率に応じて最適化し、消費電力とメンテナンスを低減可能。
• 高温対応や連続運転向け構成など産業環境向けのオプションあり。

製品概要
WL590は堅牢なハウジング、電磁コイル、ロータ機構を組み合わせ、コンパクトな筐体で安定したトルクと精密な角度制御を提供します。複数のサイズ、トルク定格、取付けオプション、シャフト構成が用意されており、自動化、ロボティクス、制御システムへの機械的統合が容易です。スペースや応答性が重要な用途に適しています。

用途
一般的な用途：

• バルブ駆動およびバルブ制御システム。
• ロボティクス：小型グリッパーや関節駆動。
• 包装機械：選別、シーリング、ラベリング。
• 自動組立ラインおよび位置決め機構。
• 印刷機、繊維機械や一部の医療機器など精密機器。

仕様書（抜粋）
Brand: Weilong Technology
Model Number: WL590
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 80–100 W
Work Model: Rotation
Holding Force (N·m): 0.05 — 0.08 N·m
Rotating Angle: From 25, 45, 60 or 90 degrees
Working Duty: 10% — 100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 300 mm
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1 - 100%

技術仕様

• 型番: WL590
• 対応定格電圧: DC 12V または 24V
• 定格電力範囲: 80–100 W
• 選択可能な回転角度: 25°, 45°, 60°, 90°
• ホールディングトルク: 約 0.05–0.08 N·m
• 使用率: 構成により断続〜連続（10%–100%）
• 寿命: 約 500,000 サイクル（標準）
• 材料/ハウジング: 炭素鋼
• リード線長さ: 300 mm
• 絶縁クラス: B; AC 600V 50/60Hz で2秒の耐電圧試験済み
• 動作温度範囲: -10°C〜100°C
• 標準納期: 30日; 最小発注数: 1000 個; 生産能力: 約 5000 個/週
