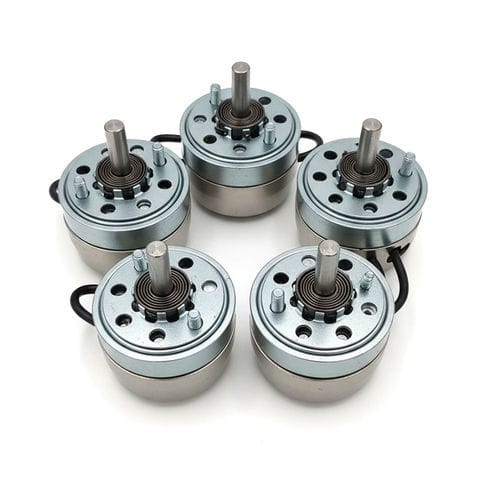

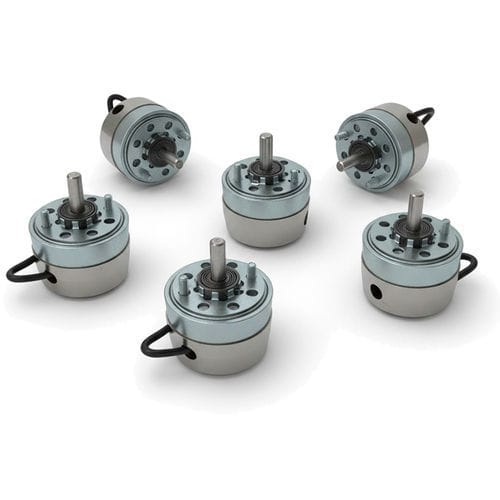

ロータリーソレノイド WL 0623

ロック選別メンテナンス不要

概要
回転ソレノイドは電磁力を利用して作動します。コイルに流れる電流により磁場が発生し、電機子が回転してアクチュエータのシャフトを駆動します。磁力駆動により可動部の摩擦が低減され、寿命が延び、メンテナンス頻度を低くできます。電流量や周波数を調整することで回転速度を制御でき、迅速な選別作業から精密な速度制御が必要なロボット用途まで幅広く対応します。

主な特徴

• 精密な角度運動：25°、45°、90°などの固定角度で高精度の位置決めが可能。
• 高速応答：ミリ秒単位の応答で短時間に始動・停止・反転が可能。
• 高い再現性と信頼性：シンプルな電磁構造で長寿命、メンテナンスが容易。
• コンパクト構造：限られた設置スペースでの統合が容易。
• 動作モード：双方向モードとスプリングリターンモードの両方に対応。
• 調整可能項目：電圧、ストローク角度、デューティサイクルで出力特性を最適化可能。

用途例

• 自動仕分け機のゲート／転送機構
• 1/4回転ボールバルブ等のバルブ作動
• 自動販売機やプリンターの排出・分配機構
• 医療機器のサンプル供給・ロック機構
• セキュリティ（電子錠）や繊維機械の制御
• ロボティクス／メカトロニクス分野の位置決めアクチュエータ

設計・運用上のポイント

• トルク要件を負荷に応じて算出し、必要トルクに対して1.5～2.5倍の安全率を設ける。
• 慣性モーメントのマッチング：急加減速を要する場合はアクチュエータと負荷の慣性整合が重要。
• デューティサイクル：断続運転（例：25%）仕様品が標準。連続運転タイプもあるが設計特性に注意。
• 温度・環境：作動温度や防塵・防水（IP等級）は使用環境に応じて選定する。粉塵多環境では高い保護等級を推奨。
• EMC：医療・計測機器等での使用時はシールド、EMIフィルタ、適切な接地を検討する。

データテーブル（ページ掲載の主な項目）
ブランド : ウェイロンテクノロジー
モデル番号 : WL0623
定格電圧（V） : DC 12V、18V、または24V
評価電力（W） : 20〜50 W
作動モード : 回転
保持トルク（Nm） : 0.1～0.4 Nm
回転角度 : 25度、45度
デューティ（Duty） : 10% または 25%（製品仕様による）
耐用年数 : 500万回（仕様表の項目）
認証 : CE、ROHS、ISO9001
材料 : 炭素鋼ハウジング
リード線長（mm） : 200
取り付け方式 : スクリュー取付
寸法公差 : ±0.1mm
防水 : なし（仕様により異なる）
絶縁クラス : B
ハイポットテスト : AC 600V 50/60Hz 2秒
非励起保持力 : 0
動作温度 : -10°C ～ 100°C（表記の範囲）
運転時間・サイクル : 1–100%（仕様により異なる）
見本注文 : 可
保証 : 1年（ページ記載）
MOQ : 1000 PCS（ページ記載）
供給能力 : 週5000個（ページ記載）
到着予定日（目安） : 30日間（ページ記載）

特記事項 — 設計・保守

• フライバック保護（ダイオード等）をコイルと並列に接続して電圧スパイクを吸収すること。
• 定期点検：コイルの断線・短絡、シャフト周りの緩みや異物混入の確認。
• 清掃：粉塵環境下では外部の清掃と防塵対策により動作不良を防止。
• 過熱対策：連続通電による過熱を避けるためデューティ設計と冷却を検討する。

caractéristiques / spécifications techniques

• 型式（Model）: WL0623
• 定格電圧: 12V / 18V / 24V DC（選択可）
• 消費電力: 20–50 W（代表レンジ）
• 保持トルク: 約0.1–0.4 Nm（仕様により変動）
• 回転角度: 25° または 45°（標準）
• 応答時間: 約15–30 ms（典型値）
• デューティサイクル: 断続（例: 10% または 25%）、連続タイプは別途指定
• 作動温度範囲: -10°C ～ +50°C（使用条件によりレンジ表記あり）
• 材質: 炭素鋼ハウジング（その他部材は仕様参照）
• 寿命（目安）: 数万～数百万サイクル（使用条件依存）
