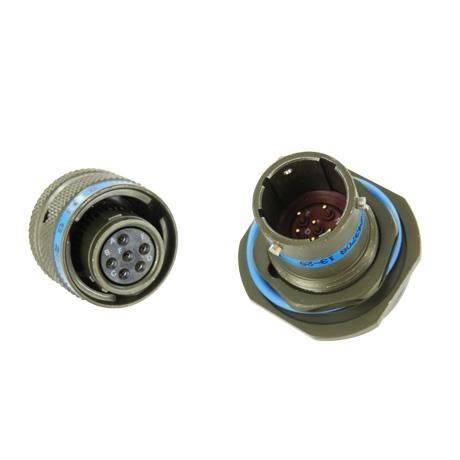

Conector radiofrequência LJT - HE308 - 38999

de dadosde alimentação elétricaóptico

Visão geral
A gama LJT da Amphenol Socapex é uma família de conectores de acoplamento baioneta concebida para aplicações aeroespaciais e militares. Oferece uma grande variedade de arranjos de contactos e tipos de conchas, com máxima poupança de peso/espaço. A gama LJT é qualificada MIL-DTL-38999 Série I e HE308 e fornece proteção total dos contactos. Estão disponíveis versões metálicas e compostas, adequadas a ambientes severos como comunicações em teatro de operações, veículos militares e aviónica.

Principais características

• Projeto 100% scoop proof
• Conectores com acoplamento baioneta com grande variedade de arranjos de contactos e tipos de concha
• Mais de 60 arranjos de contactos, de 1 a 128 contactos
• Produto robusto com elevada resistência a choques e vibrações
• Vários materiais e revestimentos disponíveis, versões compatíveis com RoHS & REACH

Aplicações

• Veículos militares
• Comunicações em teatro de operações C5ISR
• Aviónica militar

Benefícios do produto

• Vários estilos de receptáculo: flange quadrada, porca de aperto, em linha
• Acoplamento rápido, totalmente acoplado com 1/4 de volta da porca de acoplamento
• Muitas versões disponíveis: backshell integrado, stand-off (flange dupla), etc.

Materiais & revestimentos

• Alumínio: cadmium olive drab, níquel, níquel-zinco preto
• Bronze marinho (não revestido)

Tipos de contactos & terminações

• Mais de 60 arranjos de contactos
• Tamanhos de contacto: 23 a 4/0
• Versões sinal, potência, alta velocidade (Coax, Twinax, Quadrax, Octomax...), e terminais ópticos
• Terminações: crimp & pinos PCB (versões douradas & estanhadas)

Características ambientais

• 500 ciclos de acoplamento
• Temperatura de funcionamento: -65°C a 175°C ou 200°C dependendo do material & revestimento
• Resistência à corrosão: de 48 a 500 horas dependendo do material & revestimento
• Proteção contra ingressos: IPX7 quando acoplado e totalmente cabeado

Características elétricas

• Resistência de isolamento à temperatura ambiente: 5,103 MΩ
• Corrente nominal dos contactos: de 3 A a 230 A (dependendo do tamanho do contacto, material e revestimento)

Especificações técnicas

• Qualificação: MIL-DTL-38999 Série I & HE308
• Acoplamento: Baioneta
• Arranjos de contactos: mais de 60 (1 a 128 contactos)
• Tamanhos de contacto disponíveis: 23 a 4/0
• Estilos de concha disponíveis: flange quadrada, porca de aperto, em linha, flange reduzida, variantes rack & panel
• Materiais: variantes em alumínio com múltiplos revestimentos, bronze marinho não revestido
• Terminações: crimp e pinos PCB (dourado & estanhado)
• Durabilidade de acoplamento: 500 ciclos
• Intervalo de temperatura: -65°C até 175°C ou 200°C dependendo da configuração
• Proteção contra ingressos: IPX7 quando acoplado e totalmente cabeado
• Documentos disponíveis: folhas de dados para arranjos de contactos e inserts de potência específicos
