Conector RF SC39
de dadosde alimentação elétricaóptico

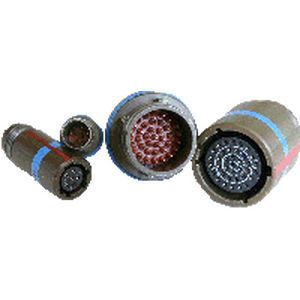

Conector RF - SC39 - AMPHENOL SOCAPEX - de dados / de alimentação elétrica / óptico
Conector RF - SC39 - AMPHENOL SOCAPEX - de dados / de alimentação elétrica / óptico
Conector RF - SC39 - AMPHENOL SOCAPEX - de dados / de alimentação elétrica / óptico - imagem - 2
Conector RF - SC39 - AMPHENOL SOCAPEX - de dados / de alimentação elétrica / óptico - imagem - 3
Conector RF - SC39 - AMPHENOL SOCAPEX - de dados / de alimentação elétrica / óptico - imagem - 4
Guardar nos favoritos
Comparar

Características

Tipo
de dados, de alimentação elétrica, RF, óptico
Forma
circular
Tipo de conexão
de encaixe, flangeado, fixação com porca
Especificações elétricas
de corrente, de alta corrente
Material
em aço inoxidável, em alumínio, em níquel
Grau de proteção
IP67
Outras características
em linha, MiL
Impedância

MÁX: 0 Ohm

MÍN: 0 Ohm

Corrente primária

MÁX: 100 A

MÍN: 3 A

Temperatura de operação

MÁX: 200 °C
(392 °F)

MÍN: -65 °C
(-85 °F)

Descrição

Visão geral
  • O SC39 é um conector circular de liberação rápida derivado do projeto MIL‑DTL‑38999 Série III, concebido para aplicações aeroespaciais e de defesa que exigem desconexão rápida em condições operacionais.


Principais características
  • Mecanismo de mola para desconexão rápida com proteção completa dos contactos (scoop-proof)
  • Tamanhos de concha padrão de 9 a 17 (tamanhos maiores sob pedido)
  • Versões com forças de separação padrão e de baixa força
  • Robustecido para alta resistência a choques e vibrações
  • Vários materiais e revestimentos; opções conformes a RoHS e REACH


Aplicações
  • Fiação e sistemas avionics militares
  • Comunicações C5ISR e de campo
  • Sistemas de mísseis
  • Veículos terrestres e sistemas navais
  • Interfaces espaciais e satélites


Projeto e benefícios do produto
  • Estilos de receptáculo e plugue disponíveis: lanyard, flange quadrada, porca de trava, in-line
  • Forças de separação: padrão 50–100 N; baixa força <50 N
  • Força típica de inserção/extração: padrão 5–10 kg; baixa força <5 kg
  • Compatível com contactos e inserts MIL‑DTL‑38999 Série III
  • Versões com backshell integrado ou stand-off (dupla flange) disponíveis


Materiais e revestimentos
  • Alumínio: cadmio olive ou niquelado
  • Aço inoxidável: passivado


Tipos de contactos e terminações
  • Mais de 80 arranjos de contactos disponíveis
  • Tamanhos de contacto de 23 HD a 4
  • Opções de sinal, potência e alta velocidade (Coax, Twinax, Quadrax, Octomax) e terminais óticos
  • Terminações: crimp e PC‑tails (opções em ouro e estanho)


Características ambientais
  • Ciclos de acoplamento: 500
  • Temperatura de operação: -65°C a +175°C (até +200°C dependendo de material/revestimento)
  • Resistência à corrosão: 48 a 500 horas (dependente de material/revestimento)
  • Proteção de entrada: IPX7 quando acoplado e totalmente cabeado


Características elétricas
  • Condutividade concha-a-concha: 1 a 10 mΩ dependendo de materiais e revestimentos
  • A mola do receptáculo assegura proteção EMI e continuidade de concha
  • Classes de corrente dos contactos: 3 A a 100 A dependendo do tipo de contacto


Especificações técnicas
  • Modelo: SC39
  • Norma derivada: compatível com MIL‑DTL‑38999 Série III (contactos e inserts)
  • Tamanhos de concha: 9 a 17 (tamanhos maiores sob pedido)
  • Forças de separação: padrão 50–100 N; baixa força <50 N
  • Inserção/extração: padrão 5–10 kg; baixa força <5 kg
  • Arranjos de contactos: >80 possíveis
  • Tamanhos de contactos: 23 HD a 4
  • Classes de corrente: 3 A a 100 A
  • Ciclos de acoplamento: 500
  • Faixa de temperatura: -65°C a +175°C (até +200°C conforme acabamento)
  • Proteção de entrada: IPX7 quando acoplado e totalmente cabeado
  • Condutividade concha-a-concha: 1–10 mΩ
  • Materiais/revestimentos: Alumínio (cadmio olive, niquelado), Aço inoxidável (passivado)
  • Terminações: crimp e PC‑tails (ouro & estanho)
