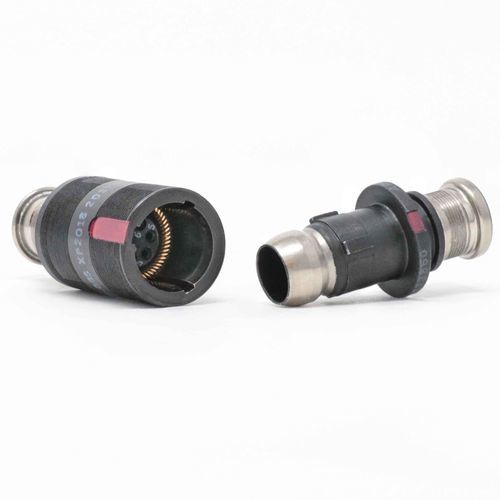

Conector de dados 2M Warrior Grip

de alimentação elétricade crimparde inserção (PTH)

Descrição
A série Warrior Grip da Amphenol é um conector circular micro-miniatura estilo Nett Warrior projetado para fornecer carregamento rápido (10 A) diretamente ao utilizador, mantendo baixo peso e resistência. Derivado da família push-pull 2M804, apresenta força de acoplamento/desacoplamento otimizada, conchas em alumínio com revestimento seletivo para melhor condutividade e compatibilidade retroativa com contatos de tamanho n.º 23. O sistema de contatos de soquete reduz a elevação térmica em aproximadamente 26% em relação às soluções concorrentes e cumpre os limites de exposição térmica MIL-STD-1472.

Características principais

• Conector circular micro-miniatura, acoplamento push-pull
• Intermateable com os conectores push-pull Nett Warrior existentes
• Derivado do 2M804 com capacidade de carregamento rápido de 10 A
• Força de desencaixe única: 13 ± 3 lbs
• Conchas de alumínio com revestimento seletivo (níquel e zinco-níquel preto)
• Excelente blindagem EMI integrada
• Disponível em 2 arranjos de contato
• Terminações: crimpagem, copa de solda ou cauda PCB (tamanho 23)
• Vedação: IPX7 quando acoplado e totalmente cabeado

Aplicações

• Comunicações em campo de batalha e sistemas C6ISR
• Veículos terrestres e eletrónica embarcada
• Equipamentos usados pelo soldado para alimentação e comunicações

Informações técnicas
Benefícios do produto

• Fornece carregamento rápido de 10 A diretamente ao utilizador
• Menor aumento de temperatura (~26% de melhoria) para maior confiabilidade sob carga
• Revestimento seletivo das conchas que melhora condutividade e resistência à corrosão
• Desconexão mais rápida e fácil em comparação com o 2M804
• Múltiplas opções de montagem e terminação para flexibilidade de projeto

Materiais e revestimentos

• Conchas em alumínio com revestimento seletivo de níquel e zinco-níquel preto

Tipos de contatos e terminações

• 2 arranjos de contato disponíveis
• Tamanho do contato: n.º 23
• Terminações: crimpagem, copa de solda, cauda PCB

Características ambientais

• Durabilidade: até 1.000 ciclos de acoplamento
• Temperatura de operação: -65°C a 175°C (cumpre MIL-STD-1472)
• Vedação: IPX7 quando acoplado e totalmente cabeado

Características elétricas

• Classificação de contato: até 10 A (capacidade de carregamento rápido)

Especificações técnicas

• Série / Nome: 2M Warrior Grip
• Tipo de conector: circular micro-miniatura, acoplamento push-pull
• Arranjos de contato: 2 disponíveis
• Tamanho do contato: n.º 23
• Classificação de contato: até 10 A
• Opções de terminação: crimpagem, copa de solda, cauda PCB
• Força de desencaixe: 13 ± 3 lbs
• Blindagem EMI: integrada
• Durabilidade: até 1.000 ciclos de acoplamento
• Faixa de temperatura: -65°C a 175°C (cumpre MIL-STD-1472)
• Proteção de entrada: IPX7 quando acoplado e totalmente cabeado
• Materiais: conchas em alumínio com revestimento seletivo de níquel e zinco-níquel preto
• Desempenho térmico: ~26% de melhoria na elevação térmica vs concorrentes
