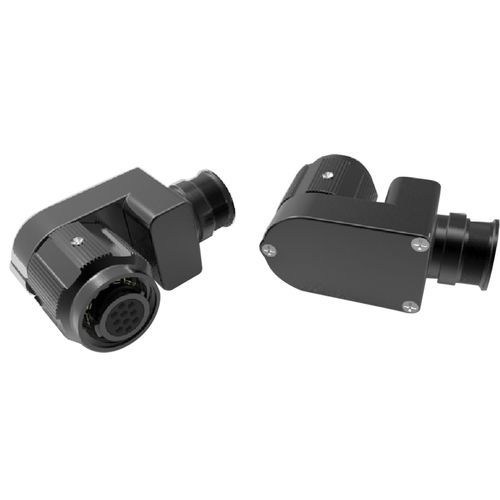

Conector RF 2M Python

de ângulo retode espessura reduzidacircular

Descrição
Os conectores micro‑miniatura Amphenol 2M Python são a versão plug de ângulo reto de baixo perfil das séries 2M801, 2M804 e 2M805. Apresentam acoplamento por rosca ou quick‑disconnect e backshells integrados (apenas estilo plug), oferecendo blindagem EMI eficaz e instalação compacta em painel. Estão disponíveis doze arranjos de contactos, de 3 a 130 contactos. Terminações padrão: cravar (crimp) ou copo de solda (tamanho de contacto 23). Materiais: alumínio (olive drab cadmium, black zinc nickel, nickel, revestimento Durmalon) e aço inoxidável (passivado, niquelado).

Principais características

• Conector circular micro‑miniatura
• Acoplamento roscado ou quick‑disconnect
• Backshells integrados (apenas plug)
• Excelente blindagem EMI
• Disponível nas disposições 2M801, 2M804 e 2M805
• Terminações crimp ou copo de solda, contacto tamanho 23

Aplicações

• Comunicações de campo e sistemas C6ISR
• Veículos terrestres
• Aviónica militar e aeronáutica comercial
• Mísseis, UAVs e plataformas aéreas
• Equipamento usado pelo soldado

Benefícios do produto

• Economia de espaço: estojo em ângulo de baixo perfil reduz protrusão no painel
• Fácil manutenção: placa traseira removível facilita extração dos contactos
• Opções de cablagem estendidas: várias entradas traseiras por tamanho de conector

Materiais e revestimentos

• Alumínio: Olive drab Cadmium, Black Zinc Nickel, Nickel, revestimento Durmalon
• Aço inoxidável: Passivado, Niquelado

Tipos de contactos e terminações

• 12 arranjos de contactos (3 a 130 contactos conforme arranjo)
• Tamanho de contacto 23
• Crimp ou copo de solda

Características ambientais

• Ciclos de acoplamento: 500 a 2 000
• Temperatura de operação: -65°C a 175°C
• Resistência à corrosão: 48 a 500 horas dependendo do material e revestimento
• Proteção de entrada: IPX7 quando acoplado e totalmente cablado

Características elétricas

• Condutividade casco‑a‑casco: 2,5 mΩ máx.
• Resistência de isolamento (ambiente): 5·10³ MΩ
• Classificação de corrente dos contactos: até 5 A

Especificações técnicas

• Modelo: 2M Python (plug de ângulo reto de baixo perfil)
• Compatibilidade de séries: 2M801, 2M804, 2M805
• Arranjos de contactos: 12 disponíveis (3 a 130 contactos)
• Tamanho de contacto & terminações: tamanho 23; crimp ou copo de solda
• Materiais: Alumínio (vários revestimentos), Aço inoxidável (passivado, niquelado)
• Ciclos de acoplamento: 500–2 000
• Intervalo de temperatura: -65°C a 175°C
• Proteção de entrada: IPX7 quando acoplado e totalmente cablado
• Condutividade casco‑a‑casco: 2,5 mΩ máx.
• Resistência de isolamento: 5·10³ MΩ
• Classificação de corrente: até 5 A
