Conector modular de dados RJF TV

RJ45Ethernetcircular

Visão geral

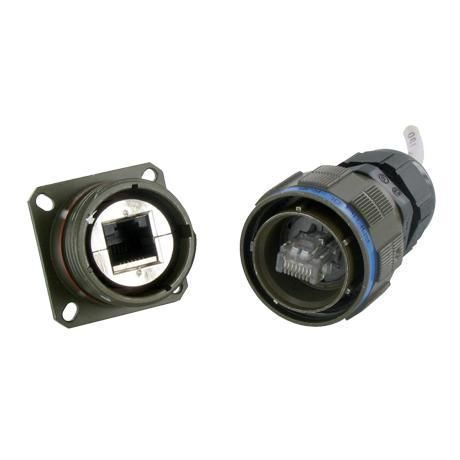

A série de conectores Ethernet Amphenol Socapex RJF TV é uma gama de conectores de alto desempenho concebida para fornecer conectividade Ethernet fiável em ambientes hostis e exigentes. Disponível nas variantes Cat5e, Cat6 e Cat6A, estes conectores apresentam carcaça metálica, mecanismo de bloqueio push-pull e vedação integrada para proteção contra poeira, fluidos e esforços mecânicos. São retrocompatíveis com interfaces RJ45 padrão e suportam vários tipos e tamanhos de cabo.

Características principais

• Vedação contra fluidos e poeira (IP68)
• Resistente a choques, vibração e tração
• Não requer ferramentas especiais para operações de cabeamento em campo
• Codificação/polarização mecânica com 4 posições

Aplicações

• Comunicações em campo de batalha, C4ISR
• Aquisição e transmissão de dados em ambientes severos
• Veículos blindados
• Navios de guerra
• Transporte ferroviário massivo

Informações técnicas
Mais características

• Proteção EMI melhorada
• Mecanismo de acoplamento com rosca Tri-Start (tipo MIL-DTL-38999 Série III) com dispositivo anti-desacoplamento - Tamanho da concha 19
• Carcaças metálicas robustas
• Retenção do cabo RJ45 na ficha: 100 N (axial)
• Ciclos de acoplamento: mínimo 500 ciclos
• Compatível com diâmetros de cabo de 6 mm a 13 mm

Transmissão de dados

• Cat.5e: Classe D Ethernet segundo ISO/IEC 11801 — suporta 10Base-T, 100Base-TX e 1000Base-T até 100 MHz (TIA/EIA568B)
• Cat.6: Classe E Ethernet segundo ISO/IEC 11801 — suporta 10Base-T, 100Base-TX e 1000Base-T até 250 MHz (TIA/EIA568B)
• Cat.6A: Classe Ea Ethernet segundo ISO/IEC 11801 — suporta 10Base-T, 100Base-TX, 1000Base-T e 10GBase-T até 500 MHz (TIA/EIA568B)

Proteção ambiental

• Vedação: IP68 (plugue e receptáculo acoplados ou tampa e receptáculo)
• Resistência a névoa salina: 48 h para carcaça de alumínio com niquelagem ou zincagem preta cobalto; >500 h para carcaça de alumínio com cadmium olive drab; 500 h com carcaça em bronze marinho
• Retardante de chama / Baixa emissão de fumo: UL94 V0 e NF F 16-101 & 16-102
• Vibrações: 10–500 Hz, 10 g, 3 eixos — sem descontinuidade >10 ns
• Versões compostas testadas segundo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Choques: IK06 — teste equivalente: queda de peso de 250 g a partir de 40 cm sobre par acoplado
• Humidade: 21 dias a 43°C, 98% de humidade
• Intervalo de temperatura de operação: -40°C a +85°C

Características / especificações técnicas

• Série: RJF TV
• Classificação de vedação: IP68 (acoplado)
• Acoplamento: rosca Tri-Start (MIL-DTL-38999 Série III) com dispositivo anti-desacoplamento
• Tamanho da concha: 19 (acoplamento Tri-Start)
• Material: carcaças metálicas robustas (várias opções de revestimento disponíveis)
• Retenção axial do cabo RJ45: 100 N
• Durabilidade de acoplamento: ≥500 ciclos
• Compatibilidade de diâmetro de cabo: 6 mm a 13 mm
• Classes de dados suportadas: Cat5e (até 100 MHz), Cat6 (até 250 MHz), Cat6A (até 500 MHz, incluindo 10GBase-T)
• Proteção EMI: inserto metalizado para continuidade de blindagem; kits de plug reforçados com blindagem 360° disponíveis
• Névoa salina: níveis dependentes do revestimento (48 h / >500 h / 500 h conforme carcaça/revestimento)
• Fogo/Fumo: UL94 V0, NF F16-101 & 16-102
• Especificação de vibração: 10–500 Hz, 10 g, 3 eixos
• Especificação de choque: IK06; teste composto segundo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Teste de humidade: 21 dias a 43°C, 98% HR
• Intervalo de temperatura: -40°C a +85°C
