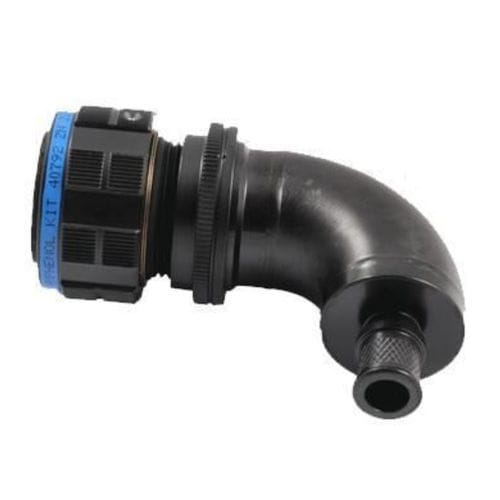

Conector de dados RJFIELD™

USBEthernetde parafusar

Descrição
Os kits RJFIELD™ e USBFIELD™ incluem todos os componentes necessários para montar uma solução de blindagem EMI 360° totalmente integrada para conectores RJ e USB. Projetados para aplicações que exigem proteção eletromagnética certificada, os kits são compatíveis com os formatos MIL‑DTL‑38999 Series III e MIL‑DTL‑26482 e suportam requisitos TEMPEST, COMSEC e SDIP‑27.

Principais características

• Blindagem EMI 360° para interfaces RJ e USB
• Carcaças metálicas robustas conformes com MIL‑DTL‑38999 Series III ou MIL‑DTL‑26482
• Desenvolvido para aplicações TEMPEST, COMSEC, SDIP‑27

Aplicações

• Comunicações C6ISR em operações de campo
• Veículos terrestres blindados e táticos
• Sistemas navais e instalações embarcadas
• Sistemas conformes com TEMPEST, COMSEC e SDIP‑27
• Cibersegurança de hardware e comunicações seguras

Características mecânicas

• Mecanismo de acoplamento por rosca tri‑start (tipo MIL‑DTL‑38999 Series III) com dispositivo anti‑desacoplamento
  - Carcaça RJFTV tamanho 19
  - Carcaça USBFTV tamanho 15
• Mecanismo de baioneta (MIL‑DTL‑26482): carcaça RJF tamanho 18
• Resistente a choque, vibração e tração
• Codificação mecânica / polarização
• Retenção do cabo no plugue: 100 N axial
• Ciclos de acoplamento: mínimo 500

Proteção ambiental

• Vedado contra líquidos e poeira (IP68)
• Resistente a neblina salina
• Vibrações: 10–500 Hz, 10 g, 3 eixos — sem descontinuidade > 10 ns segundo MIL‑STD‑810H
• Versões compostas testadas segundo NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Choques: IK06 > queda de peso de 250 g de 40 cm sobre os conectores (acoplados)
• Umidade: 21 dias, 43°C, 98% de humidade
• Faixa de temperatura de operação: -40°C a +85°C

Notas de utilização
Os kits são fornecidos sem cabo para que os utilizadores possam montar a fiação conforme as especificações de blindagem necessárias. Recomenda‑se o uso de cabos Ethernet e USB reforçados e sem halogénios para implantação em ambientes severos; são totalmente compatíveis com o sistema de blindagem EMI.

Características / especificações técnicas

• Tipos de acoplamento: rosca tri‑start (MIL‑DTL‑38999 III) e baioneta (MIL‑DTL‑26482)
• Tamanhos de carcaça: RJFTV tamanho 19, USBFTV tamanho 15, RJF tamanho 18 (baioneta)
• Retenção do cabo: 100 N axial
• Ciclos de acoplamento: ≥ 500
• Proteção de ingresso: IP68
• Vibração: 10–500 Hz, 10 g, 3 eixos (MIL‑STD‑810H)
• Choque: IK06 (queda de 250 g de 40 cm, acoplados)
• Resistência à humidade: 21 dias a 43°C / 98% HR
• Faixa de temperatura: -40°C a +85°C
• Normas / conformidade: projetado para TEMPEST, COMSEC, SDIP‑27
