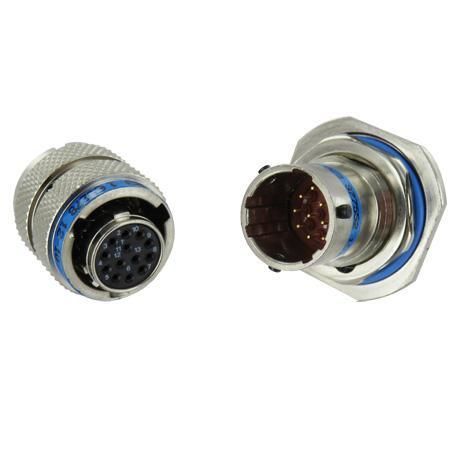

Conector RF SJT

de dadosde alimentação elétricacircular

Visão geral
A família de conectores SJT da Amphenol Socapex é derivada das MIL-DTL-38999 Series I & II (Series 1.5). Trata-se de um conector circular com acoplamento baioneta reverso e acoplamento rápido de 1/4 de volta, projetado para aplicações militares e aeroespaciais em ambientes severos. Disponível em vários tipos de concha e estilos de receptáculo, com opções compatíveis RoHS e REACH.

Principais características

• Derivado de MIL-DTL-38999 Series I & II (Series 1.5)
• Acoplamento baioneta reverso com mating rápido de 1/4 de volta
• Mais de 60 arranjos de contatos padrão (1 a 128 contatos)
• Projeto reforçado com alta resistência a choques e vibrações
• Vários materiais e banhos; acabamentos compatíveis com RoHS & REACH disponíveis

Aplicações

• Veículos militares
• Comunicações no campo de batalha (C5ISR)
• Aviónica militar e aeroespacial

Benefícios do produto

• Design 100% scoop-proof; comprimentos compatíveis com MIL-DTL-38999 Series I
• Dimensões de montagem padrão (MIL-DTL-38999, Series II)
• Estilos de receptáculo: flange quadrada, porca de fixação, inline
• Acoplamento rápido: totalmente acoplado com 1/4 de volta da porca de acoplamento
• Conformidade com as especificações europeias PAN6433-2 e LN29729

Materiais & banhos

• Opções em alumínio: cadmio olive drab, níquel, preto zinco-níquel
• Acabamentos compatíveis com RoHS disponíveis

Tipos de contatos & terminações

• Mais de 60 arranjos de contatos
• Tamanhos de contato de 22D a 12
• Suporta contatos de potência, sinal, coaxial e alta velocidade (#12)
• Tipos de terminação: crimp e pinos para PCB

Características ambientais

• Ciclos de acoplamento: 500
• Temperatura de operação: -65°C a 175°C (até 200°C dependendo do material/banho)
• Resistência à corrosão (alumínio): 48 a 500 horas dependendo do banho
• Proteção de entrada: IPX7 quando acoplado e totalmente cabeado

Características elétricas

• Condutividade casco-a-casco: ≤5 mΩ
• Desempenho RF: 100 MHz a 10 GHz, atenuação mínima 50 dB
• Classificação de corrente por contato: 5 A a 23 A dependendo do tamanho do contato

Especificações técnicas

• Família de modelo: SJT (derivado 38999 Series)
• Acoplamento: baioneta reverso, mating rápido 1/4 de volta
• Arranjos de contatos: >60 arranjos padrão (1 a 128 contatos)
• Tamanhos de contato: 22D a 12
• Tipos de contato: power, signal, coax, high-speed
• Terminações: crimp, pinos PCB
• Durabilidade de acoplamento: 500 ciclos
• Faixa de temperatura: -65°C a 175°C (até 200°C dependendo do material/banho)
• Proteção ingress: IPX7 acoplado e cabeado
• Condutividade casco: ≤5 mΩ
• RF: 100 MHz–10 GHz, atenuação min. 50 dB
• Corrente: 5 A–23 A (por tamanho do contato)
