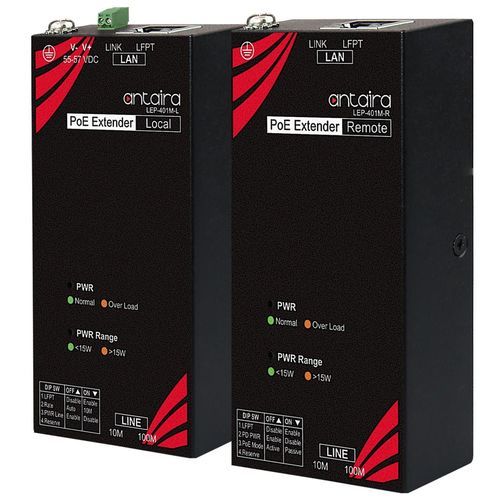

Extensor Ethernet LEP-401M-KIT

industrialPoE

Visão Geral do ProdutoExtensor Ethernet IP30 Industrial, Extensor PoE Ethernet 10/100Mbps de 800 metros (extremidade local e remota)IntroduçãoO LEP-401M-KIT da Antaira Technologies contém o LEP-401M-L e o LEP-401M-R. O primeiro é um emissor-recetor de longo alcance com uma porta Ethernet e uma porta injectora PoE de longo alcance, e o segundo é um recetor de longo alcance com uma porta extensora PoE de longo alcance e uma porta Ethernet PoE PSE. O LEP-401M-KIT ultrapassa largamente a limitação de distância de 100 metros do cabo RJ45. Até 800 metros, os dados e a energia podem ser transmitidos simultaneamente através do cabo UTP. Este kit é totalmente compatível com as normas IEEE 802.3, 802.3u, 802.3af/at. O estado de funcionamento pode ser monitorizado localmente através de um conjunto de LEDs de diagnóstico localizados nos painéis frontal e traseiro.CaracterísticasSuporta saída PoE padrão IEEE 802.3af/at (extremidade remota)Suporta MDI/MDI-X Auto-CrossoverSuporta Auto-NegociaçãoEntrada de alimentação DC (55~57V) (extremidade local)Suporta configuração de modo Auto & Manual para a porta EthernetProteção IP30Montável na paredeFaixa de temperatura de funcionamento: -40°C a 75°CGarantia de 5 anosConteúdo da embalagemLEP-401M-L: Conjunto de bloco de terminais de dois pinos e suporte de montagem na parede com parafusosLEP-401M-R: Conjunto de suporte de montagem na parede com parafusosEspecificações técnicasTecnologiaNormas IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3af/at Power over EthernetTipo de processamento: Armazenar e encaminharProtocolo: CSMA/CDFloqueio de fluxo: Controlo de fluxo de contrapressão IEEE 802.3xDesempenhoTaxa de transferência: 14.880pps para Ethernet, 148.800pps para Fast EthernetInterface EthernetContagem de portas Ethernet: LEP-401M-L: 1 porta10/100 BASE-T(X): LEP-401M-L: 1 porta para LAN, 1 porta para extensão à distância; LEP-401M-R: 1 porta para LAN (PoE/PSE), 1 porta para extensão à distânciaPorta PoE: LEP-401M-R: 1 porta PSE (30W/porta)Atribuição de pinos PoE: V+, V+, V-, V-, para os pinos 1, 2, 3, 6Outras interfacesComutador DIP:LEP-401M-L: DIP 1: LFPT Off/On; DIP 2: Rate Auto/10M; DIP 3: PWR Line Enable/Disable; DIP 4: ReservedLEP-401M-R: DIP 1: LFPT Off/On; DIP 2: PD PWR Enable/Disable; DIP 3: PoE Mode Active/Passive; DIP 4: ReservedLED Indicator:LEP-401M-L: Potência (Verde); Faixa de potência de entrega 15W (Verde); LFPT (Âmbar); Link LAN ativo (Verde), Velocidade da linha/Link ativo 10M(Âmbar), 100M(Verde)LEP-401M-R: Potência (Verde); Gama de potência PoE para PD 15W (Verde); LFPT (Âmbar); Ligação LAN ativa (Verde); Velocidade da linha/Link ativo 10M (Âmbar), 100M (Verde)Caraterísticas mecânicasCarcaça: Metal, proteção IP30Montagem: Montagem na paredeDimensões (L × A × P): 52 x 25 x 102,5 mmPeso: Unidade: 0.38 lb; Transporte: 0.75 lbRequisitos de energiaLigação de energia: Bloco de terminais amovível de 2 contactosTensão de entrada: 55~57VDConsumo de energia do sistema: LEP-401M-L: Máx. PoE Power Budget: 30WS Proteção contra sobretensões: proteção contra sobretensões de 4KV para UTPOutput Voltage: PoE 30WLimites ambientaisTemperatura de funcionamento: -40° a 75° C (-40° a 167° F)Temperatura de armazenamento: -40° a 85° C (-40° a 185° F)Humidade relativa ambiente: 5% a 95% sem condensaçãoAprovações regulamentaresCertificações: FCC, CEEMI: FCC Parte 15 Subparte B Classe A, CE EN55032, EN55035EMS: EN 61000-4-2:2009, EN IEC 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014/A1:2017, EN 61000-4-6:2014/AC:2015, EN 61000-4-8:2010Verde: Conformidade com RoHSGarantia: 5 anos
