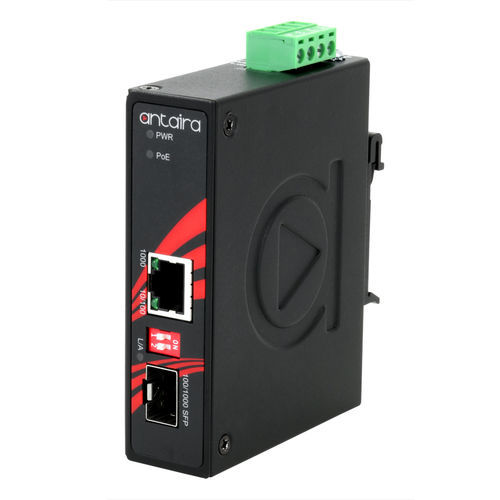

Conversor de protocolo IMP-C1000-SFP-T

de velocidademultimídia gigabitde temperatura

Visão geral do produto A série IMP-C1000-SFP da Antaira Technologies é um conversor de mídia Ethernet para fibra gigabit compacto, classificado como IP-30, com uma porta Ethernet 10/100/1000TX que suporta PoE de alta potência IEEE 802.3at (até 30 watts) e um slot SFP de taxa dupla 100/1000. Projetado para aplicações industriais que exigem extensão de distância e alta largura de banda, seu formato compacto é ideal para uso externo em automação de fábricas, segurança, transporte ITS, energia/utilidade, plantas de tratamento de água/águas residuais e outros ambientes extremos. A série IMP-C1000-SFP inclui funções integradas de "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF), entradas de energia redundantes de 48~55VDC com proteção contra polaridade reversa e sobrecarga de corrente. Suporta montagem em trilho DIN e parede, com dois modelos de temperatura de operação: STD: -10°C a 70°C e EOT: -40°C a 80°C. Características - Design compacto de grau industrial - Conversor de mídia de UTP para fibra - Função de injetor PoE embutido de 1 porta - Porta RJ-45 suporta função Auto MDI/MDI-X - Velocidade de negociação automática, meio/total duplex - Arquitetura de comutação Store-and-Forward - Funções integradas de Link Fault Pass Through (LFP) e Far End Fault (FEF) - Suporte a Jumbo Frame: 10k bytes - Design de energia redundante de ampla faixa - Entrada de energia redundante: 48~55VDC - Modelo de temperatura de operação ampla disponível (-40°C a 80°C) - Proteção contra polaridade reversa - Proteção contra sobrecarga de corrente - Montagem em trilho DIN ou parede - Proteção IP30 - Garantia de 5 anos Conteúdo do pacote - IMP-C1000-SFP - Guia de instalação rápida - 1 × Conversor de mídia gigabit industrial IMP-C1000-SFP - 1 × Conjunto de suportes de montagem na parede com parafusos - 1 × Cabo DC –18 AWG e conector DC 5.5x2.1mm Acessórios opcionais - SFP-100M-T: Transceptor SFP de fibra de 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceptor SFP de fibra de 100 Mbps, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceptor SFP de fibra de 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceptor SFP de fibra de 1 Gigabit, Single-Mode 10km / LC / 1310nm, -40º~85ºC Especificações técnicas - Normas IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3ab Gigabit Ethernet 1000Base-T, IEEE 802.3z Fibra Gigabit 1000Base-X, IEEE 802.3af/at Power over Ethernet - Tipo de processamento: Store and Forward - Protocolo: CSMA/CD - Controle de fluxo: Controle de fluxo por pressão traseira IEEE 802.3x - Tamanho da tabela MAC: 8K - Jumbo Frame: 10K bytes - Buffer de memória: 1Mbit - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Fast Ethernet, 1,488,000pps para porta Gigabit Ethernet - Porta Ethernet: 1 × Porta RJ45 com 10/100/1000TX com PoE+, velocidade de negociação automática, modo duplex completo/parcial, e conexão auto MDI/MDI-X - Porta PoE: 1 porta (30W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pinos 1, 2, 3, 6 (End-span, Mode A) - Porta de fibra: 1 porta 100/1000 BASE-(F)X SFP (depende do módulo SFP) - Perda de link para frente: LFP (Link Fault Pass Through) - Interruptor DIP: Interruptor DIP 1: LFP Ativar/Desativar; Interruptor DIP 2: SFP 100Mbps/1000Mbps - Indicador LED: Unidade: PWR, PoE; TX: Link/Act/Speed; Fibra: Link/Act/Speed - Carcaça: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, Montagem na parede (Opcional) - Dimensões (L × A × P): 26 × 95 × 75 mm - Peso: Unidade: 0.55 lb; Envio: 0.99 lb - Conexão de energia: Bloco de terminais removível de 4 contatos - Tensão de entrada: 48V–55V DC, Entrada redundante - Redundância de energia: Sim - Consumo de energia do sistema: 3 Watts - Orçamento de energia PoE máx.: Máx. 30 Watts - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente - Temperatura de operação: -40° a 80° C (-40° a 176° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação - Certificações: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Subparte B Classe A, EN 61000-6-4 Classe A - EMS: EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Testes de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibração: IEC 60068-2-6 - Ecológico: Compatível com RoHS - Garantia: 5 anos
