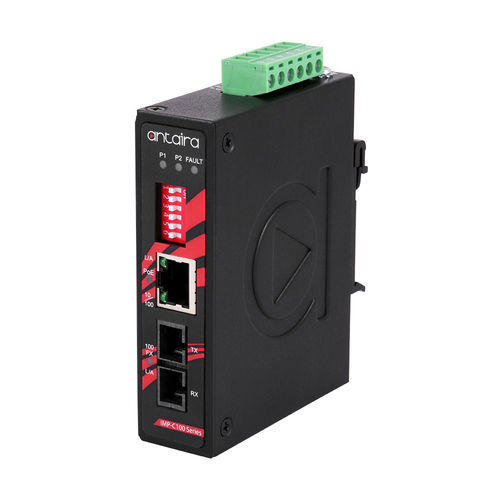

Conversor de protocolo IMP-C100-S3

de comprimento de ondade velocidademultimédia

Visão geral do produto O IMP-C100-S3 da Antaira Technologies é um conversor de mídia Ethernet para fibra compacto, classificado como IP30, com uma porta Ethernet 10/100TX que suporta PoE de alta potência IEEE 802.3at (até 30 watts), e uma interface de fibra fixa que suporta conectores ST e SC dependendo do modelo. Modelos Multi-Mode e Single-Mode estão disponíveis para várias distâncias e tipos de fibra. Projetado para aplicações industriais que exigem extensão de distância de fibra óptica em espaço mínimo. O IMP-C100-S3 inclui funções integradas de "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF), entradas de energia redundantes de 48~55VDC com proteção contra polaridade reversa e sobrecarga de corrente. Suporta montagem em trilho DIN e parede, com uma faixa de temperatura de operação de -10°C a 70°C. Características - 1 x Ethernet rápido 10/100TX com PoE+ compatível com IEEE 802.3at - 1 x Conector SC 100FX (Single-Mode) - Porta RJ45 suporta função Auto MDI / MDI-X - Velocidade de negociação automática, meio / full duplex - Arquitetura de comutação Store-and-Forward - Link Fault Pass Through (LFP) embutido - Far End Fault (FEF) embutido - Design de energia redundante de amplo alcance - Entrada de energia redundante: 48~55VDC - Proteção contra polaridade reversa - Proteção contra sobrecarga de corrente - Montável em trilho DIN ou parede - Proteção IP30 - Garantia de 5 anos Conteúdo do pacote - 1 - Cabo DC –18 AWG & conector DC 5.5x2.1mm - 1 - IMP-C100-S3 - 1 - Guia de instalação rápida - 1 - Conjunto de suportes de montagem na parede e parafusos Especificações técnicas - Normas IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rápido 100BASE-TX, IEEE 802.3af/at Power Over Ethernet - Tipo de processamento: Store and Forward - Protocolo: CSMA/CD - Controle de fluxo: Controle de fluxo por pressão traseira IEEE 802.3x - Buffer de memória: 128 kbits - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Ethernet rápido - Contagem de portas Ethernet: 1 porta - 10/100 BASE-T(X): 1 × Porta RJ45 com 10/100TX, velocidade de negociação automática, modo duplex completo/meio, e conexão auto MDI/MDI-X - Porta PoE: 1 porta (30W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pinos 1, 2, 3, 6 (End-span, Mode A) - Contagem de portas de fibra: 1 porta - Fibra 100 BASE-FX: 1 × conector tipo SC 100FX; Single-mode: 9/125um ou 10/125um - Comprimento de onda: 1310nm - Distância de transmissão: 30 km - Link Loss Forward: LFP (Link Fault Pass Through) - Interruptor DIP: Interruptor DIP 1: LFP Ativar/Desativar; Interruptor DIP 2: Modo Conversor/Modo Switch; Interruptor DIP 3: Modo Half-Duplex da Porta de Fibra; Interruptor DIP 4: Desativação/Ativação da negociação automática da Porta de Cobre; Interruptor DIP 5: Porta de Cobre 10Mbps/100Mbps; Interruptor DIP 6: Modo Half-Duplex da Porta de Cobre - Indicador LED: Energia 1, Energia 2, Falha: Ligado/Desligado; Porta de Fibra: Link/Act; Porta Ethernet: Link/Act; PoE: Conectado a dispositivos PD - Carcaça: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, Montagem na parede (Opcional) - Dimensões (L × A × P): 26 × 95 × 75 mm - Peso: Unidade: 0.661 lb; Envio: 0.903 lb - Conexão de energia: Bloco de terminais removível de 6 contatos - Tensão de entrada: 48V–55V DC, Entrada redundante - Redundância de energia: Sim - Saída de relé: 24V DC, 1A resistivo - Consumo de energia do sistema: 2.4 Watts - Orçamento de energia PoE máx.: Máx. 30 Watts - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente - Temperatura de operação: -10° a 70° C (14° a 158° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação - Certificações: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo Magnético) - Testes de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibração: IEC 60068-2-6 - Ecológico: Compatível com RoHS - Garantia: 5 anos
