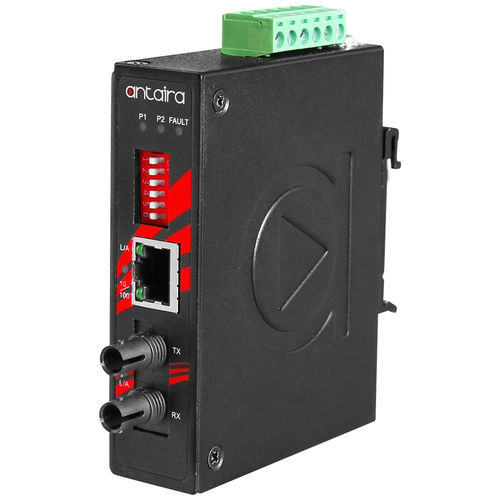

Conversor de velocidade IMP-C100-ST-S3

multimédiade temperaturade potência

Visão geral do produtoO IMP-C100-ST-S3 da Antaira Technologies é um conversor de mídia Ethernet para fibra compacto com classificação IP30, com uma porta Ethernet 10/100TX que suporta PoE de alta potência IEEE 802.3at (até 30 watts) e uma interface de fibra fixa que suporta conectores ST.Este modelo suporta monomodo e foi concebido para aplicações industriais que requerem uma extensão da distância de fibra ótica, utilizando um espaço mínimo. O IMP-C100-ST-S3 inclui as funções incorporadas "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF), entradas de alimentação redundantes de 48~55VDC com polaridade inversa e proteção contra sobrecarga de corrente. Suporta orientações DIN-Rail e de montagem na parede e funciona numa gama de temperaturas de -10°C a 70°C.Características1 x 10/100TX Fast Ethernet com PoE compatível com IEEE 802.3at+1 x 100FX ST Connector (Single-Mode)Porta RJ45 suporta Auto MDI / MDI-X FunctionAuto Negotiation Speed, Half / Full DuplexArquitectura de comutação Store-and-ForwardBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Design de alimentação redundante de grande alcanceEntrada de alimentação redundante: 48~55VDCProteção contra inversão da polaridade da alimentaçãoProteção contra corrente de sobrecargaProteção IP30 montável em trilho DIN ou na paredeGarantia de 5 anosConteúdo da embalagem1 - Cabo DC -18 AWG e conetor DC 5,5x2,1mm1 - IMP-C100-ST-S31 - Guia de instalação rápida1 - Conjunto de suportes de montagem na parede e parafusosEspecificações técnicasPadrões IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetTipo de processamento: Armazenar e encaminharProtocolo: CSMA/CDFloqueio de fluxo: Controlo de fluxo de contrapressão IEEE 802.3xBuffer de memória: 128 kbitsTransfer Rate: 14.880pps para porta Ethernet, 148.800pps para porta Fast EthernetContagem de portas Ethernet: 1 porta10/100 BASE-T(X): 1 × porta RJ45 com 10/100TX, velocidade de negociação automática, modo Full/Half duplex e ligação MDI/MDI-X automáticaPorta PoE: 1 porta (30W/porta)Atribuição de pinos PoE: V+, V+, V-, V-, para os pinos 1, 2, 3, 6 (End-span, Modo A)Contagem de portas de fibra: 1 portaFibra 100 BASE-FX: 1 × conetor tipo 100FX ST; modo único: 9/125um ou 10/125umComprimento de onda: 1310nmDistância de transmissão: 30 kmPerda de link para frente: LFP (Link Fault Pass Through)Interruptor DIP: Interruptor DIP 1: LFP (Link Fault Pass) Ativar/DesactivarInterruptor DIP 2: Modo Conversor/Modo ComutadorInterruptor DIP 3: Modo Half-Duplex da Porta de Fibra/Modo Half-DuplexInterruptor DIP 4: Desativar/Ativar a Auto-negociação da Porta de CobreInterruptor DIP 5: Porta de cobre 10Mbps/100MbpsDIP-Switch 6: Modo Half-Duplex da porta de cobre/ Modo Half-DuplexIndicador LED: Alimentação 1, Alimentação 2, Falha: Ligado / Desligado; Porta de fibra: Ligação / Ato; Porta Ethernet: Link / Act; PoE: Ligado a dispositivos PDCapacidade: Metal, proteção IP30Montagem: Montagem em trilho DIN, montagem em parede (opcional)Dimensões (L × A × P): 26 × 95 × 75 mmPeso: Unidade: 0.661 lb; Transporte: 0.903 lbConexão de energia: Bloco de terminais removível de 6 contactosTensão de entrada: 48V-55V DC, entrada redundanteRedundância de alimentação: SimSaída de relé: 24V DC, 1A resistivoConsumo de energia do sistema: 2,4 WattsMáx. Orçamento de energia PoE: Máx. 30 WattsProteção contra sobrecarga de corrente: PresenteProteção contra inversão de polaridade: PresenteTemperatura de funcionamento: -10° a 70° C (14° a 158° F)Temperatura de armazenamento: -40° a 85° C (-40° a 185° F)Humidade relativa ambiente: 5% a 95% sem condensaçãoCertificações: FCC, CEUL 61010-1 / UL 61010-2-201: eMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surto), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético)Teste de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibração: IEC 60068-2-6Verde: Conformidade com RoHSGarantia: 5 anos
