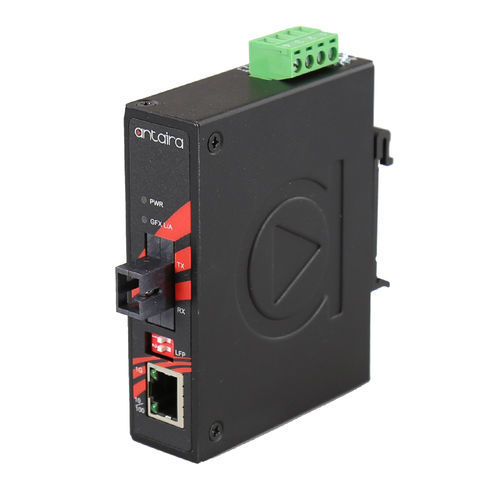

Conversor de velocidade IMC-C1000-WB-S1-T

multimédiade temperaturade potência

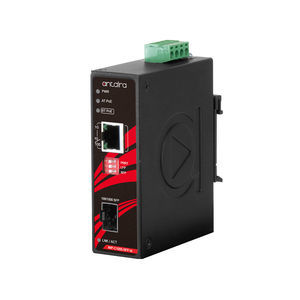

Visão geral do produto A série IMC-C1000-WB-S1-T da Antaira Technologies é um conversor de mídia gigabit Ethernet-para-Fibra com classificação IP30 compacto que apresenta uma porta Ethernet 10/100/1000TX e uma interface de fibra fixa que suporta conectores ST ou SC, dependendo do modelo. Existem modelos que suportam multimodo e monomodo para suportar aplicações com uma variedade de distâncias de fibra. A série IMC-C1000-WB-S1-T possui uma função integrada de "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF) com entradas de alimentação redundantes de 12~48VDC com polaridade inversa e proteção contra sobrecarga de corrente. Esta série de produtos suporta orientações para montagem em calha DIN e em parede e fornece uma gama de temperaturas de funcionamento para EOT: -40°C a 80°C.Características1*10/100/1000Tx Gigabit Ethernet1*1000x Conector SC/ST (Multi / Single-Mode)Suporte de porta RJ45 Função Auto MDI / MDI-XNegociação automática de velocidade, Half / Full DuplexArquitectura de comutação de armazenamento e encaminhamentoPassagem de falha de ligação (LFP)Falha de extremidade distante (FEF)Suporte de Jumbo Frame: 10k bytesProjeto de alimentação redundante de amplo alcanceEntrada de alimentação redundante: 12~48VDCProteção contra inversão da polaridade da alimentaçãoProteção contra corrente de sobrecargaProteção para montagem em parede ou em trilho DINProteção IP30Garantia de 5 anosConteúdo da embalagemCabo DC - 18 AWG com conetor DC 5,5x2,1mmIMC-C1000-WB-S1-Conjunto de suporte de montagem em parede com parafusosAcessórios opcionaisDIN-RACK-2U: Adaptador para montagem em rack Din-Rail para 19" para todos os produtos montáveis em Din-Rail, 2U de alturaEspecificações técnicasTecnologiaPadrões IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit FiberTipo de processamento: Armazenar e encaminharProtocolo: CSMA/CDFluxo de controlo: Controlo de fluxo de contrapressão IEEE 802.3xDesempenhoTamanho da Tabela MAC: 8KJumbo Frame: 10K bytesBuffer de memória: 1MbitTransfer Rate: 14.880pps para porta Ethernet, 148.800pps para porta Fast Ethernet, 1.488.000pps para porta Gigabit EthernetInterface EthernetContagem de portas Ethernet: 1 porta10/100/1000 BASE-T(X): 1 × porta RJ45 com/10/100/1000T(X), velocidade de negociação automática, modo Full/Half duplex e conexão MDI/MDI-X automáticaInterface de fibraContagem de portas de fibra: 1 porta1000 BASE-X Fibra: 1 ×1000 conetor tipo SC (WDM-B), modo único: 9/125um ou 10/125umComprimento de onda: TX: 1550nm - RX: 1310nmDistância de transmissão: 10 kmPerda de link para a frente: LFP (Link Fault Pass Through)Outra interfaceComutador DIP: Interruptor DIP 1 (ON) e Interruptor DIP (OFF): LFP (Link Fault Pass) Enable; DIP-Switch 1(OFF) & DIP Switch(OFF): LFP (Link Fault Pass) DesactivarIndicador LED: Alimentação (PWR): Ligado / Desligado; Porta de fibra (GFX): Link / Act; Porta Ethernet: Link / ActCaracterísticas MecânicasCarcaça: Metal, proteção IP30Montagem: Montagem em trilho DIN, montagem em parede (opcional)Dimensões (L × A × P): 26 × 95 × 75 mmPeso: Unidade: 0.595 lb; Transporte: 0.86 lbRequisitos de energiaConexão de energia: Bloco de terminais removível de 4 contatosTensão de entrada: 12V-48V DC, entrada redundanteRedundância de energia: SimConsumo de energia do sistema: 2,2 WattsProteção contra sobrecarga de corrente: PresenteProteção de Polaridade Inversa: PresenteLimites ambientaisTemperatura de funcionamento: -40° a 80° C (-40° a 176° F)Temperatura de armazenamento: -40° a 85° C (-40° a 185° F)Humidade relativa ambiente: 5% a 95% sem condensaçãoAprovações regulamentaresCertificações: FCC, CEUL 61010-1 / UL 61010-2-201: eMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surto), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético)Teste de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibração: IEC 60068-2-6Verde: Conformidade com RoHSGarantia: 5 anos
