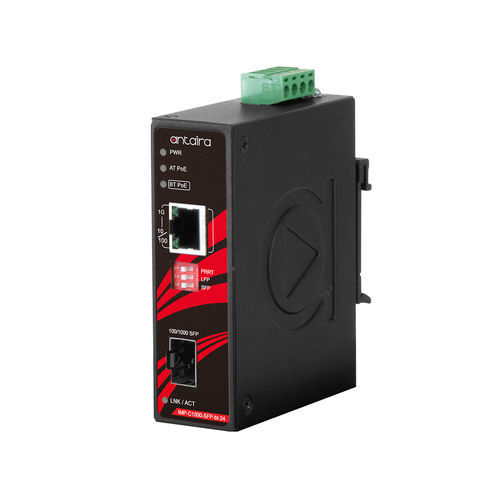

Conversor de protocolo IMP-C1000-SFP-bt-24-T

de comprimento de ondade velocidademultimédia

Visão geral do produto Conversor de mídia compacto industrial Gigabit IEEE 802.3bt Ethernet para fibra, 1*10/100/1000T RJ45 (90W/porta) para 1*100/1000 slot SFP; Entrada de energia 12~55VDC, EOT: -40° a 75°C. Introdução A série IMP-C1000-SFP-bt-24 da Antaira Technologies é um conversor de mídia Ethernet para fibra gigabit compacto classificado como IP30, com uma porta Ethernet 10/100/1000T que suporta PoE de alta potência IEEE 802.3bt fornecendo até 90 watts, e possui um slot SFP de taxa dupla 100/1000. É perfeitamente projetado para atender aplicações industriais que exigem extensão de distância e capacidades de alta largura de banda. Este pequeno fator de forma é ideal para economizar espaço em aplicações externas, como automação de fábricas, segurança, transporte ITS, energia/utilidade, plantas de tratamento de água e esgoto e qualquer outro ambiente climático extremo. A série IMP-C1000-SFP-bt-24 possui uma função integrada de tecnologia de reinicialização remota PD (PRRT). A função PRRT permite ao usuário reiniciar remotamente o conversor de mídia e redefinir o dispositivo alimentado conectado (PD). A unidade também possui entradas de energia redundantes de 12~55VDC com proteção contra polaridade reversa e sobrecarga de corrente. Esta série de produtos suporta orientações montáveis em trilho DIN, bem como montáveis em parede, e existem dois modelos de faixa de temperatura de operação em STD: -10°C a 65°C e EOT: -40°C a 75°C. Características - 1-Porta 10/100/1000T RJ45 com PoE compatível com IEEE 802.3bt - 1-Porta 100/1000X Slot SFP - Suporte à função de passagem de falha de link (LFP) - Suporte à função de tecnologia de reinicialização remota PD (PRRT) - Design de caixa metálica robusta IP30 - Entrada de energia: 12~55VDC em bloco terminal de 4 pinos - Montável em trilho DIN ou parede - Faixa de temperatura de operação: EOT: -40° a 75°C - Garantia de 5 anos Conteúdo do pacote - 1 - Guia de instalação rápida - 1 - IMP-C1000-SFP-bt-24-T - 1 - Conjunto de suporte de montagem em parede com parafusos - 1 - Cabo DC - 18 AWG e conector DC 5.5x2.1mm Acessórios opcionais - SFP-100M-T: Transceptor SFP de fibra de 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceptor SFP de fibra de 100 Mbps, Modo único 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceptor SFP de fibra de 1 Gigabit, Multi Modo 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceptor SFP de fibra de 1 Gigabit, Modo único 10km / LC / 1310nm, -40º~85ºC Especificações técnicas - Normas IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rápido 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibra Gigabit 1000BASE-X, IEEE 802.3af/at/bt Alimentação por Ethernet - Tipo de processamento: Armazenar e encaminhar - Protocolo: CSMA/CD - Controle de fluxo: Controle de fluxo IEEE 802.3x, controle de fluxo de pressão inversa - Tamanho da tabela MAC: 8K - Quadro Jumbo: 10K bytes - Buffer de memória: 1Mbit - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Ethernet rápida, 1,488,000pps para porta Ethernet Gigabit - Contagem de portas Ethernet: 1 porta - 10/100/1000 BASE-T(X): 1 × Porta RJ45 com 10/100/1000T com PoE IEEE 802.3bt, velocidade de negociação automática, modo duplex completo/metade, e conexão auto MDI/MDI-X - Porta PoE: 1 porta (90W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pino 1, 2, 3, 6 (End-span, Modo A) - Contagem de portas de fibra: 1 porta - 100/1000 BASE-(F)X SFP: 1 porta - Comprimento de onda: Refere-se aos módulos SFP - Distância de transmissão: Depende dos módulos SFP - Perda de link para frente: LFP (Passagem de falha de link) - Interruptor DIP: Interruptor DIP 1: Tecnologia de reinicialização remota PD (PRRT) Ativar/Desativar; Interruptor DIP 2: LFP (Passagem de falha de link) Ativar/Desativar; Interruptor DIP 3: 100Mbps/1000Mbps - Indicador LED: LED de status de energia, LED PoE habilitado IEEE802.3af/at, LED PoE habilitado IEEE 802.3bt; Portas Ethernet: Transmissão de dados On-Link/Flash; SFP: Link/Ativo - Habitação: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, Montagem em parede (Opcional) - Dimensões (L × A × P): 30 × 95 × 75 mm - Peso: Unidade: 0.74 lb; Envio: 0.97 lb - Conexão de energia: Bloco terminal removível de 4 contatos - Tensão de entrada: 12V–55V DC, Entrada redundante - Redundância de energia: Sim - Consumo de energia do sistema: 3 Watts - Orçamento máximo de energia PoE: Máx. 90 Watts - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente - Temperatura de operação: -40° a 75° C (-40° a 167° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação - Certificações: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Parte 15 Subparte B Classe A, CE EN55032/EN 61000-6-4 Classe A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo Magnético) - Teste de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibração: IEC 60068-2-6 - Verde: Compatível com RoHS - Garantia: 5 anos
