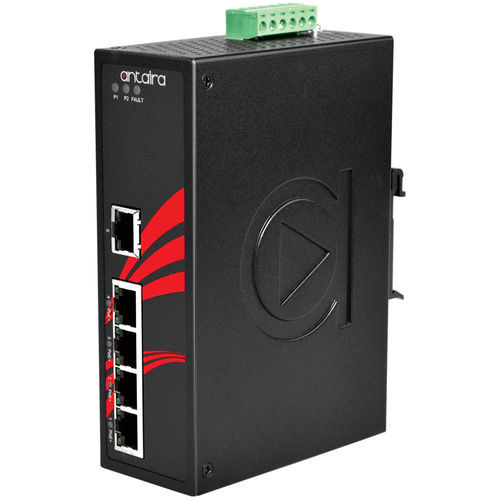

Switch de rede não gerenciável LNP-0500-24

inteligente5 portasde embutir

Visão geral do produto O LNP-0500-24 da Antaira é um switch Ethernet industrial não gerenciado de 5 portas que suporta conformidade IEEE-802.3at (Power-over-Ethernet Plus) nas portas 1 a 4. O switch é classificado como equipamento de fornecimento de energia (PSE) e, quando usado dessa forma, o LNP-0500-24 permite a centralização do fornecimento de energia e fornece até 30 watts de potência por porta. O LNP-0500-24 pode ser usado para alimentar dispositivos de energia compatíveis com IEEE 802.3af ou 802.3at, eliminando a necessidade de cabeamento adicional, e suporta IEEE 802.3/802.3u/802.3x com 10/100BTx, duplex completo ou meio, detecção automática MDI/MDI-X para fornecer uma solução econômica para a rede Ethernet industrial. Além disso, a proteção contra tempestades de transmissão de rede e a função de aviso de relé embutida alertam os engenheiros de rede quando ocorrem falhas de energia ou quebras de porta. Características - Proteção contra tempestades de transmissão de rede - Função PoE+ compatível com IEEE 802.3at de 4 portas com 30W/porta - 1 porta Ethernet rápida 10/100Tx - Suporta função Auto MDI/MDI-X - Arquitetura de comutação Store-and-Forward - Tabela de endereços MAC de 2K - Proteção contra surtos: suporte de 2,000 VDC - Proteção ESD: suporte de 6,000 VDC - Design de entrada de energia redundante - 12~36VDC - Saída de relé embutida para alarme de quebra de porta - Design de caixa de alumínio robusto IP30 - Suporte de montagem em trilho DIN e parede - Faixa de temperatura de operação - STD: -10° a 70° C, EOT: -40° a 75° C - Garantia de 5 anos Conteúdo do pacote - LNP-0500-24 - Suportes de montagem Acessórios opcionais - DIN-RACK-2U: Adaptador de montagem em rack de 19" para todos os produtos montáveis em trilho DIN, altura 2U - NDR-120-24: Fonte de alimentação industrial de saída única de 120W em trilho DIN, saída de 24VDC - SDR-240-24: Série de 240 Watts / 24 VDC / 10.0 Amps Fonte de alimentação industrial fina de alta eficiência de saída única em trilho DIN Especificações técnicas Tecnologia - Padrões IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rápido 100Base-TX, IEEE 802.3x controle de fluxo, IEEE 802.3af/at Power over Ethernet - Tipo de processamento: Store and Forward - Protocolo: CSMA/CD - Controle de fluxo: controle de fluxo IEEE 802.3x, controle de fluxo por pressão traseira Desempenho - Tamanho da tabela MAC: 2K - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Ethernet rápida - Arquitetura de comutação: Back-Plane (Switching Fabric): 1.0Gbps, capacidade de processamento de pacotes (Full-Duplex): 1.488Mpps @ 64bytes Interface Ethernet - Contagem de portas Ethernet: 5 portas - 10/100 BASE-T(X): 5 portas - Porta PoE: 4 portas (30W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pinos 1, 2, 3, 6 (End-span, Mode A) Características mecânicas - Carcaça: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, montagem em parede (opcional) - Dimensões (L × A × P): 46 × 142 × 99 mm - Peso: Peso da unidade: 1.68 lbs, Peso de envio: 2.0 lbs Requisitos de energia - Conexão de energia: Bloco de terminais removível de 4 contatos - Tensão de entrada: 12V–36V DC, Entrada redundante - Redundância de energia: Sim - Saída de relé: 24V DC, 1A resistivo - Consumo de energia do sistema: 25 Watts - Orçamento de energia PoE máximo: 120 Watts - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente Limites ambientais - Temperatura de operação: -10° a 70° C (14° a 158° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação Aprovações regulatórias - Certificações: FCC, CE - UL 508: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo Magnético) - Testes de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC60068-2-27, Vibração: IEC60068-2-6 - Verde: Compatível com RoHs - Garantia: 5 anos
