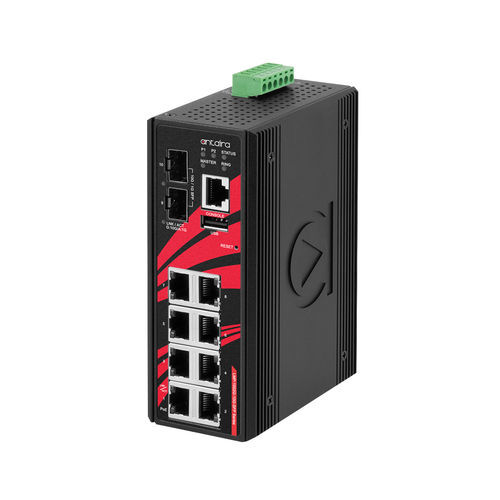

Switch de rede gerenciável LMP-1002G-10G-SFP

10 portasde nível 3Gigabit Ethernet

Introdução
Antaira Technologies LMP-1002G-10G-SFP é um switch Ethernet industrial gigabit gerenciado Layer 3 de 10 portas com oito portas PoE+ gigabit e dois slots SFP+ dual‑rate (1G/10G). O equipamento fornece funções padrão de gestão Layer 2/Layer 3, suporte a Jumbo Frame e largura de banda elevada para aplicações de redes industriais. A carcaça metálica compacta IP30 é montável em trilho DIN e opera entre -40°C e 60°C com proteção EFT e ESD.

Principais características

• 8 x 10/100/1000Base‑T(X) com IEEE 802.3af/at PoE+ (30 W por porta)
• 2 x slots SFP+ 1G/10G dual‑rate
• Redundância de rede: STP / RSTP / MSTP e G.8032 ERPS (recuperação <50 ms)
• Suporte IPv4/IPv6 e DHCP Option 66/67/82
• Suporte Modbus/TCP para gestão e monitorização
• Filtragem multicast IGMP v1/v2/v3; segmentação VLAN IEEE 802.1Q
• Entrada de alimentação 48–55 V DC via bloco de terminais removível de 6 pinos; proteção contra polaridade inversa
• Montagem em trilho DIN ou parede; carcaça metálica IP30; operação -40°C a 60°C
• Orçamento máximo PoE: 240 W

Conteúdo da embalagem

• 1 x LMP-1002G-10G-SFP
• 1 x Guia rápido de instalação
• 1 x Conjunto de suportes de montagem em parede com parafusos
• 1 x Cabo DC – 18 AWG & jack DC 5.5 × 2.1 mm
• 1 x Conjunto de tampas de pó RJ45
• 1 x Cabo de consola RJ45 para DB9

Tecnologia — Normas IEEE

• IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3ae
• IEEE 802.3af / 802.3at PoE; IEEE 802.3x Flow Control
• IEEE 802.1d STP, 802.1w RSTP, 802.1s MSTP; ITU‑T G.8032 ERPS
• IEEE 802.1Q VLAN; IEEE 802.1p QoS; IEEE 802.1X Autenticação
• IEEE 802.1AB LLDP; IEEE 802.3ad Link Aggregation (LACP)

Protocolos & Configuração

• IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog
• DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6
• Configuração via HTTP/HTTPS, Telnet, SSH, CLI, TFTP, SNMP v3
• Grupos VLAN: até 4095; Grupos IGMP: até 1024

Desempenho

• Tabela MAC: 16K
• Jumbo frame: até 9.6 Kbytes
• Buffer de memória: 8 Mbits
• Taxas de transferência: 14,880 pps (Ethernet), 148,800 pps (Fast Ethernet), 1,488,000 pps (Gigabit), 14,880,000 pps (10 Gigabit)
• Arquitetura de comutação (back‑plane): 56 Gbps

Interface Ethernet

• 8 x 10/100/1000 BASE‑T(X) (PoE em todas as 8 portas, 30 W/porta)
• Atribuição PoE: V+, V+, V-, V- nos pinos 1,2,3,6 (End‑span, Mode A)

Interface fibra

• 2 x SFP+ 1G/10G (dual‑rate)
• Comprimento de onda: conforme especificação do módulo SFP

Indicadores LED

• Sistema: Power1, Power2, Master, Ring, Status
• Portas Ethernet: Velocidade / Link / Atividade
• PoE: On indica PD conectado
• SFP: Link / Atividade

Características mecânicas

• Carcaça: Metal, proteção IP30
• Montagem: Trilho DIN (padrão) ou parede (opcional)
• Dimensões (L × A × P): 54 × 142 × 99 mm
• Peso unidade: 2.43 lbs; Peso em embalagem: 3.10 lbs

Requisitos de energia

• Conexão de energia: bloco de terminais removível de 6 contatos
• Tensão de entrada: 48–55 V DC, suporte a entrada redundante
• Redundância de energia: sim; Saída de relé: 24 VDC, 1 A resistiva
• Consumo do sistema: 15.5 W (sistema)
• Orçamento máximo PoE: 240 W; proteção contra sobrecarga e inversão de polaridade

Limites ambientais

• Temperatura de operação: -40° a 60° C (-40° a 140° F)
• Temperatura de armazenamento: -40° a 85° C (-40° a 185° F)
• Humidade relativa ambiente: 5% a 95% sem condensação

Aprovações regulatórias & Confiabilidade

• Certificações: FCC, CE
• UL: UL 61010‑1 / UL 61010‑2‑201 indicado
• EMI: FCC Part 15 Classe A; CE EN 55032 Classe A; EN 61000‑6‑4 Classe A
• EMS: CE EN 55035 / EN 61000‑6‑2; IEC61000‑4‑2/3/4/5/6/8
• Testes de estabilidade: Free Fall IEC60068‑2‑32; Shock IEC60068‑2‑27; Vibration IEC60068‑2‑6
• MTBF: 352,670 hrs; Conforme RoHS; Garantia: 5 anos

Downloads

• Datasheet
• Manual de hardware
• Manual de software V6.1
• Guia rápido de instalação

Especificações técnicas

• Marca: Antaira Technologies
• Modelo: LMP-1002G-10G-SFP
• Tipo: Switch Ethernet industrial gerenciado PoE+ 10 portas Layer 3
• Portas Ethernet: 8 x 10/100/1000Tx (PoE+ 30 W/porta)
• Portas fibra: 2 x 1G/10G SFP+
• Orçamento PoE máx.: 240 W
• Alimentação: 48–55 V DC (bloco de terminais 6 pinos removível), redundante
• Comutação: 56 Gbps
• Tabela MAC: 16K; Jumbo frame: 9.6 KB
• Dimensões: 54 × 142 × 99 mm; Peso: 2.43 lbs
• Temperatura operação: -40° a 60° C
• Proteção: IP30, carcaça metálica; Montagem: Trilho DIN / parede (opcional)
• Certificações: FCC, CE; Normas EMI/EMS listadas
• Garantia: 5 anos
