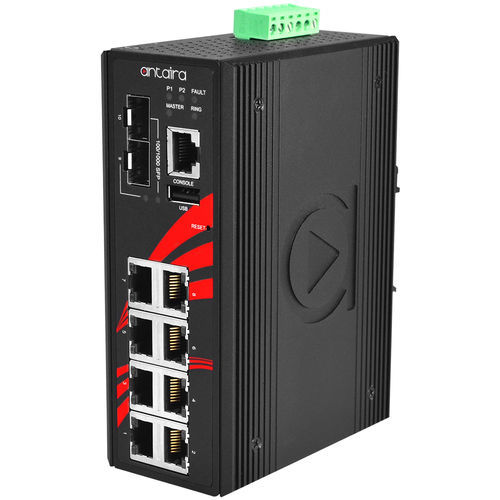

Switch de rede gerenciável LMP-1002G-SFP

10 portasde nível 2Gigabit Ethernet

Introdução O LMP-1002G-SFP da Antaira é um switch Ethernet gerenciado Gigabit PoE+ industrial de 10 portas incorporado com 8*10/100/1000Tx portas Ethernet que suportam IEEE 802.3at/af para um máximo de 30W/porta, e 2*100/1000 slots SFP de taxa dupla para conexões de fibra Gigabit. É um comutador Ethernet de camada 2 totalmente gerível, pré-carregado com uma consola de gestão Web de fácil utilização. Ele suporta redundância de rede em anel usando ITU-T G.8032 ERPS com tempo de recuperação de rede <50ms. As funções avançadas de filtragem e segurança de rede incluem IGMP, VLAN, QoS, SNMP, bloqueio de porta, RMON, ModbusTCP e 802.1X/HTTPS/SSH/SSL para melhor determinismo e gerenciamento remoto de rede. O LMP-1002G-SFP tem classificação IP30, pode ser montado em trilho DIN e suporta uma faixa de temperatura operacional padrão de -10°C a 70°C. Ele fornece alta proteção EFT e ESD para aplicações industriais, como energia/utilidade, água/águas residuais, petróleo/gás/mineração, automação de fábrica, vigilância de segurança, ITS e outros ambientes severos. Caraterísticas

• Suporta 8 x 10/100/1000Tx IEEE 802.3at/af (30W/porta) e 2 x 100/1000 slots SFP
• Redundância de rede: RSTP/MSTP e G.8032 ERPS (Tempo de recuperação <50ms)
• Configuração: Console Web, Telnet, CLI
• Suporte IGMP v1/v2/v3, até 1024 grupos
• QoS (IEEE802.1p) e CoS/ToS
• Suporte IEEE802.1Q VLAN, SNMP v1/v2c/v3
• Função de alarme de ping PoE para reciclar a energia da porta PoE
• Configuração de aviso do sistema para aviso automático através de e-mail
• Projeto de entrada de energia redundante: 48~55VDC
• Carcaça: Metal com classificação IP30; suporte para calha DIN e montagem na parede
• Temperatura de funcionamento padrão: -10~70°C
• Garantia de 5 anos

Conteúdo da Embalagem

• 1 x LMP-1002G-SFP
• 2 x suportes de montagem na parede e parafusos
• 1 x cabo de consola série RJ45 para DB9
• 1 x cabo DC - 18 AWG & tomada DC 5,5 x 2,1 mm

Acessórios opcionais

• CBF-LC01LC-MD - LC para LC 1 metro Multi-Mode Duplex
• DIN-RACK-2U - Adaptador de montagem em rack Din-rail para 19" (2U)
• DRP-240-48 - Fonte de alimentação industrial de trilho DIN de saída única de 240 watts (48 VDC / 5,0 A)
• MDR-60-48 - Série 60 Watt / 48 VDC / 1.25 A Industrial Slim DIN Rail Power Supply
• PA-60-48-US - Adaptador de energia para as séries LNP & IMP (Entrada 100-240VAC, Saída 48VDC/1.25A)
• SFP-M - Transcetor SFP de fibra de 1 Gigabit, Multimodo 550M / LC / 850nm
• SFP-S10 - Transcetor SFP de fibra de 1 Gigabit, Monomodo 10km / LC / 1310nm

Tecnologia / Protocolos

• Padrões IEEE: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Controlo de Fluxo, IEEE 802.3af/at PoE, IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS, IEEE 802.1Q VLAN, IEEE 802.1x Autenticação, IEEE 802.1p QoS
• Protocolos: IGMP v1/v2/v3, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH/SSL, Modbus/TCP, LLDP, IPv4/IPv6

Desempenho e Arquitetura

• Tipo de processamento: Store and Forward
• Grupos VLAN: 1~4094 grupos
• Grupos IGMP: até 1024
• Redundância Ethernet: STP/RSTP/MSTP, port trunk com LACP, ERPS v1/v2 (<50ms)
• Tamanho da tabela MAC: 8K
• Jumbo Frame: 9.6 Kbytes
• Buffer de Memória: 4 Mbits
• Transfer Rate: 14.880 pps (Ethernet), 148.800 pps (Fast Ethernet), 1.488.000 pps (Gigabit)
• Switching Fabric (Back-Plane): 20 Gbps

Interfaces

• Portas Ethernet: 8 x 10/100/1000 BASE-T(X)
• Portas PoE: 8 portas (30W/porta)
• Atribuição de PinosPoE: V+, V+, V-, V- para os pinos 1,2,3,6 (End-span, Modo A)
• Portas de fibra: 2 x 100/1000 BASE-(F)X SFP (taxa dupla)

Mecânica

• Carcaça: Metal, proteção IP30
• Montagem: Trilho DIN (padrão), montagem em parede (opcional)
• Dimensões (L × A × P): 54 × 142 × 99 mm
• Peso: Peso unitário: 2,5 lbs; Peso de envio: 3,3 lbs

Energia

• Conexão de energia: Bloco de terminais amovível de 6 contactos
• Tensão de entrada: 48V-55V DC, entrada redundante
• Redundância de alimentação: Sim
• Saída de relé: 24V DC, 1A resistivo
• Consumo de energia do sistema: 15 Watts
• Proteção de Corrente de Sobrecarga: Presente
• Proteção de Polaridade Inversa: Presente

Limites Ambientais

• Temperatura de funcionamento: -10° a 70° C (14° a 158° F)
• Temperatura de armazenamento: -40° a 85° C (-40° a 185° F)
• Umidade relativa ambiente: 5% a 95% sem condensação

Regulamentação e fiabilidade

• Certificações: FCC, CE
• Aprovações de segurança: UL 60950-1; UL 61010-1 / UL 61010-2-201; ISA 12.12.01 (UL C1D2); ATEX; NEMA TS2
• EMI: FCC Parte 15 Subparte B Classe A; CE EN 55032 Classe A; EN 61000-6-4 Classe A
• EMS: CE EN 55024; EN 61000-6-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (Surge); IEC61000-4-6 (CS); IEC61000-4-8 (Magnetic Field)
• Testes de estabilidade: Queda livre IEC60068-2-32; Choque IEC60068-2-27; Vibração IEC60068-2-6
• Verde: Compatível com RoHS
• Garantia: 5 anos

Caraterísticas / Especificações técnicas

• Modelo: LMP-1002G-SFP
• Portas: 8 x Gigabit RJ45 (PoE+ 30W/porta) + 2 x dual-rate SFP
• PoE Standard: IEEE 802.3at/af
• Capacidade de comutação: Back-plane 20 Gbps
• MAC Table: 8K
• Jumbo Frame: 9.6 KB
• Buffer de Memória: 4 Mbits
• Tensão de Entrada: 48-55V DC (redundante)
• Consumo de Energia: 15 W (sistema)
• Dimensões: 54 × 142 × 99 mm
• Temperatura de operação: -10° a 70° C
• Temperatura de armazenamento: -40° a 85° C
• Peso: 2,5 lbs (unidade)
• Proteção de entrada: IP30
