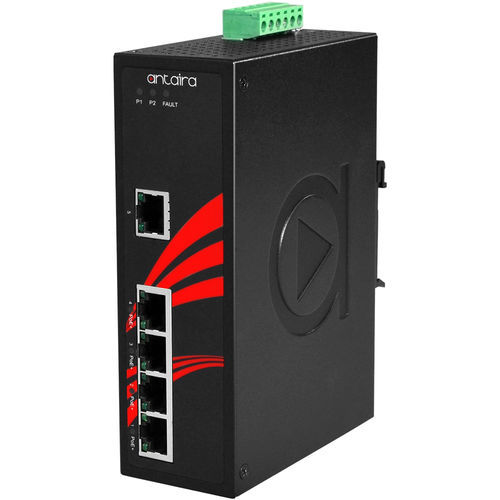

Switch de rede não gerenciável LNP-0500G-24

inteligente5 portasGigabit Ethernet

Visão geral do produto O LNP-0500G-24 da Antaira é um switch Ethernet industrial não gerenciado de 5 portas que suporta conformidade IEEE-802.3at (Power-over-Ethernet Plus) nas portas 1 a 4. O switch é classificado como equipamento de fornecimento de energia (PSE), e quando usado dessa forma, o LNP-0500G-24 permite a centralização do fornecimento de energia e fornece até 30 watts de potência por porta. O LNP-0500G-24 pode ser usado para alimentar dispositivos de potência compatíveis com IEEE 802.3af ou 802.3at, eliminando a necessidade de cabeamento adicional, e suporta IEEE 802.3/802.3u/802.3x com 10/100BTx, duplex completo ou meio, detecção automática MDI/MDI-X para fornecer uma solução econômica para a rede Ethernet industrial. Além disso, a proteção contra tempestades de transmissão de rede e a função de aviso de relé embutida alertam os engenheiros de rede quando ocorrem falhas de energia ou quebras de porta. Características - Suporta 4*10/100/1000Tx compatível com IEEE 802.3at/af com 30W/porta, e 1*10/100/1000Tx porta, Auto MDI - Arquitetura de comutação Store-and-Forward - Back-Plane de 10Gbps (Switching Fabric) - Tabela de endereços MAC de 8K - Suporte a Jumbo Frame de 9,6 Kbytes - Proteção contra surtos 2,000 VDC - Proteção ESD 6,000 VDC - Design de entrada de energia redundante: 12~36VDC - Saída de relé embutida para aviso de falha de energia - Design de caixa metálica robusta IP30 - Suporte de montagem em trilho DIN e parede incluído - Temp. de operação - STD: -10~70°C - Garantia de 5 anos Conteúdo do pacote - 1 - LNP-0500G-24 - 2 - Suportes de montagem na parede e parafusos - 1 - Cabo DC –18 AWG para conector DC 5.5x2.1mm Acessórios opcionais - DIN-RACK-2U: Adaptador de montagem em rack de 19" para todos os produtos montáveis em trilho DIN, altura 2U - SDR-240-48: Série de 240 Watts / 48 VDC / 5.0 Amps Fonte de alimentação industrial slim de alta eficiência de saída única para trilho DIN Especificações técnicas Tecnologia: - Padrões IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rápido 100Base-TX, IEEE 802.3ab Ethernet Gigabit 1000Base-T, IEEE 802.3x controle de fluxo, IEEE 802.3af/at Power over Ethernet - Tipo de processamento: Store and Forward - Protocolo: CSMA/CD - Controle de fluxo: controle de fluxo IEEE 802.3x, controle de fluxo por pressão traseira Desempenho: - Tamanho da tabela MAC: 8K - Jumbo Frame: 10 Kbytes - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Ethernet rápida, 1,488,000pps para porta Ethernet Gigabit - Arquitetura de comutação: Back-Plane (Switching Fabric): 10Gbps Interface Ethernet: - Contagem de portas Ethernet: 5 portas - 10/100/1000 BASE-T(X): 5 portas - Porta PoE: 4 portas (30W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pino 1, 2, 3, 6 (End-span, Mode A) Características mecânicas: - Carcaça: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, montagem na parede (Opcional) - Dimensões (L × A × P): 46 × 142 × 99 mm - Peso: Peso da unidade: 1.6 lbs, Peso de envio: 2.1 lbs Requisitos de energia: - Conexão de energia: Bloco de terminais removível de 6 contatos - Tensão de entrada: 12V–36V DC, Entrada redundante - Redundância de energia: Sim - Saída de relé: 24V DC, 1A resistivo - Consumo de energia do sistema: 25 Watts - Orçamento de potência PoE máx.: 120 Watts - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente Limites ambientais: - Temperatura de operação: -10° a 70° C (14° a 158° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação Aprovações regulatórias: - Certificações: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - ISA 12.12.01 (UL C1D2): ✔ - EMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo Magnético) - Testes de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC60068-2-27, Vibração: IEC60068-2-6 - Verde: Compatível com RoHs - Garantia: 5 anos
