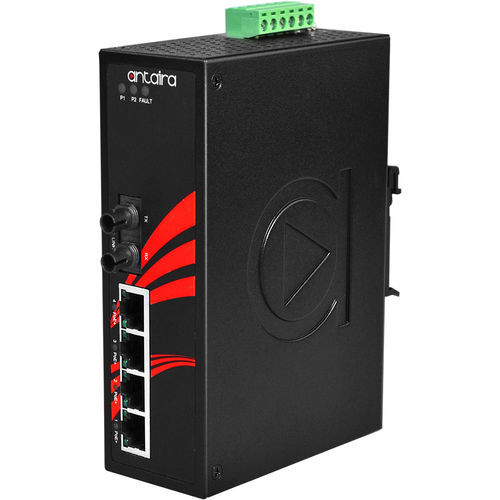

Switch de rede não gerenciável LNP-0501-ST-S3-24

5 portaspara trilho DINmóvel

Visão geral do produto O LNP-0501-ST-S3-24 da Antaira Technologies é um switch Ethernet industrial PoE+ não gerenciado com 4 portas RJ45 Fast Ethernet 10/100Tx e 1 porta de fibra 100Fx com conectores ST para modo único 30Km. Cada porta Ethernet suporta uma saída PoE+ de alta potência IEEE 802.3at de até 30W por porta, tornando-o ideal para aplicações que exigem uma fonte de alimentação PoE. Este modelo oferece uma faixa de entrada de baixa tensão de 12~36VDC com um amplificador de tensão interno para suportar uma saída de alimentação PoE de 48VDC. O LNP-0501-ST-S3-24 é classificado como IP30 e montável em trilho DIN, suportando temperatura de operação de -10° a 70° C. Ele também fornece conectividade Ethernet com funções PoE e uma conexão de fibra para aplicações de vigilância móvel que utilizam uma fonte de alimentação de baixa tensão como uma bateria, e para qualquer outro local de automação industrial que necessite de uma fonte de alimentação de 24VDC, como vigilância de segurança, sistemas de monitoramento de tráfego, petróleo/gás e mineração, gestão de instalações para energia/utilidade, estações de tratamento de águas residuais e linhas de produção automatizadas na automação de fábricas. Características - Função PoE+ compatível com IEEE 802.3at de 4 portas com 30W/porta - Conector de tipo ST 100Fx de 1 porta (modo único 30Km) - Suporta função Auto MDI/MDI-X - Arquitetura de comutação Store-and-Forward - Tabela de endereços MAC 2K - Proteção contra surtos: Suporte 2,000 VDC - Proteção ESD: Suporte 6,000 VDC - Design de entrada de energia redundante – 12~36VDC - Saída de relé embutida para aviso de falha de energia - Design de caixa metálica robusta IP30 - Suporte para montagem em trilho DIN e parede - Faixa de temperatura de operação - STD: -10° a 70°C - Garantia de 5 anos Conteúdo do pacote - 1 - LNP-0501-ST-S3-24 - 2 - Suportes de montagem na parede e parafusos - 1 - Cabo DC –18 AWG & conector DC 5.5x2.1mm Acessórios opcionais - DIN-RACK-2U: Adaptador de montagem em rack de 19" para todos os produtos montáveis em trilho DIN, altura 2U - NDR-120-24: Fonte de alimentação industrial de trilho DIN de saída única de 120W, saída 24VDC - SDR-240-24: Série de 240 watts / 24 VDC / 10.0 Amperes Fonte de alimentação industrial slim de alta eficiência de saída única em trilho DIN Especificações técnicas Tecnologia - Padrões IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3x Controle de fluxo, IEEE 802.3af/at Alimentação sobre Ethernet - Tipo de processamento: Store and Forward - Protocolo: CSMA/CD - Controle de fluxo: Controle de fluxo IEEE 802.3x, controle de fluxo por pressão traseira Desempenho - Tamanho da tabela MAC: 2K - Taxa de transferência: 14,880pps para porta Ethernet, 148,800pps para porta Fast Ethernet - Arquitetura de comutação: Back-Plane (Fabric de comutação): 1Gbps Interface Ethernet - Contagem de portas Ethernet: 4 portas - 10/100 BASE-T(X): 4 portas - Porta PoE: 4 portas (30W/porta) - Atribuição de pinos PoE: V+, V+, V-, V-, para pino 1, 2, 3, 6 (End-span, Mode A) Interface de fibra - Contagem de portas de fibra: 1 porta - Fibra 100 BASE-FX: 1 porta (conector ST) - Comprimento de onda: 1310nm (modo único) Características mecânicas - Carcaça: Metal, proteção IP30 - Montagem: Montagem em trilho DIN, montagem na parede (Opcional) - Dimensões (L × A × P): 46 × 142 × 99 mm - Peso: Peso da unidade: 1.68 lbs, Peso de envio: 2.0 lbs Requisitos de energia - Conexão de energia: Bloco terminal removível de 6 contatos - Tensão de entrada: 12V–36V DC, Entrada redundante - Redundância de energia: Sim - Saída de relé: 24V DC, 1A resistivo - Consumo de energia do sistema: 5 Watts - Orçamento de energia PoE máx.: 90W@12VDC, 120W@36VDC - Proteção contra sobrecarga de corrente: Presente - Proteção contra polaridade reversa: Presente Limites ambientais - Temperatura de operação: -10° a 70° C (14° a 158° F) - Temperatura de armazenamento: -40° a 85° C (-40° a 185° F) - Umidade relativa ambiente: 5% a 95% sem condensação Aprovações regulatórias - Certificações: FCC, CE - UL 508: ✔ - EMI: FCC Parte 15 Subparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo Magnético) - Testes de estabilidade: Queda livre: IEC60068-2-32, Choque: IEC60068-2-27, Vibração: IEC60068-2-6 - Verde: Compatível com RoHs - Garantia: 5 anos
