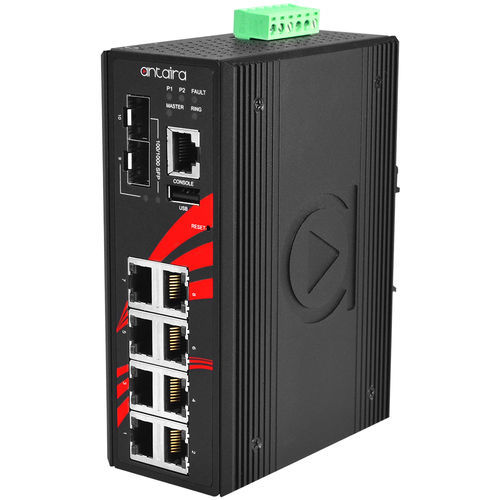

Switch de rede gerenciável LMP-1002G-SFP-24

10 portasde nível 2Gigabit Ethernet

Introdução
O Antaira LMP-1002G-SFP-24 é um switch Ethernet gerenciável industrial Gigabit PoE+ de 10 portas que fornece 8 portas 10/100/1000Tx PoE+ (IEEE 802.3at/af, até 30 W por porta) e 2 slots SFP 100/1000 dual-rate para uplinks em fibra. Switch de camada 2 totalmente gerenciável por console Web, CLI e SNMP, concebido para controlo industrial, vigilância e aplicações PoE móveis.

Geral
Carcaça metálica com proteção IP30; montagem em carril DIN e montagem em parede opcional. Temperatura de funcionamento -10°C a 70°C. Entrada DC redundante 12–55 VDC com booster integrado para fornecer 48 VDC PoE em ambientes de baixa tensão. Alta proteção EFT/ESD e saída de relé de alarme para ambientes industriais.

Características

• 8 portas 10/100/1000Tx PoE+ (IEEE 802.3at/af), até 30 W por porta
• 2 slots SFP 100/1000 dual-rate para uplinks em fibra
• Redundância de rede: STP/RSTP/MSTP e ITU-T G.8032 ERPS (recuperação <50 ms)
• Gestão: Web Console, CLI, Telnet, SNMP v1/v2c/v3
• Rede avançada: VLAN IEEE 802.1Q, IGMP v1/v2/v3 (até 1024 grupos), QoS (IEEE 802.1p), LACP
• Segurança e protocolos: 802.1X, HTTPS, SSH/SSL, Modbus TCP, RMON, suporte a DHCP Option
• Função PoE Ping Alarm para reciclagem de alimentação de porta e aviso do sistema por e-mail
• Carcaça metálica IP30 com montagem em carril DIN e parede
• Temperatura de operação -10°C a 70°C; garantia de 5 anos

Conteúdo da embalagem

• 1 x LMP-1002G-SFP-24
• 1 x Cabo de consola RJ45 para DB9
• 1 x Cabo DC (18 AWG) com jack DC 5,5 x 2,1 mm
• 2 x Suportes de montagem em parede e parafusos

Acessórios opcionais

• CBF-LC01LC-MD — Cabo de fibra LC a LC multimodo 1 m duplex
• DIN-RACK-2U — Adaptador de carril DIN para rack 19" 2U
• MDR-60-24 — Fonte DIN-rail 60 W / 24 VDC / 2,5 A
• SFP-M — Transceptor SFP 1 Gb multimodo 550 m / LC / 850 nm
• SFP-S10 — Transceptor SFP 1 Gb monomodo 10 km / LC / 1310 nm

Downloads

• Datasheet (PDF da série)
• Manual de hardware (PDF da série)
• Manual de software V6.2 (PDF cobrindo dispositivos de 5–26 portas)

Especificações técnicas

• Normas: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/at, 802.1d/w/s, 802.1Q, 802.1X, ITU-T G.8032
• Comutação: Store-and-forward, backplane 20 Gbps, tabela MAC 8K, jumbo frame até 9,6 KB
• Interfaces: 8 × 10/100/1000 BASE-T (PoE+), 2 × 100/1000 SFP
• VLAN: 1–4094 grupos; IGMP: até 1024 grupos
• Gestão & protocolos: Web, CLI, Telnet, SNMP v1/v2c/v3, DHCP, SNTP, Syslog, SSH/SSL, HTTPS, Modbus/TCP, LLDP
• Alimentação: Bloco de terminais removível de 6 contactos; entrada 12–55 VDC (redundante) com booster interno; consumo do sistema ≈15 W (sem PoE)
• Proteção: EFT/ESD, proteção contra sobrecarga e inversão de polaridade; saída de relé 24 V DC, 1 A
• Mecânica: carcaça metálica IP30; montagem em carril DIN; dimensões 54 × 142 × 99 mm; peso unidade 1,13 kg (envio 1,5 kg)
• Ambiental: funcionamento -10°C a 70°C; armazenamento -40°C a 85°C; humidade 5%–95% sem condensação
• Certificações: FCC, CE, UL 60950-1, UL 61010, ISA 12.12.01 (UL C1D2), ATEX, NEMA TS2
• EMI/EMS: FCC Part 15 Class A; CE EN 55032/55024; testes de imunidade IEC61000 e sobretensão
• Conformidade: RoHS; testes de estabilidade segundo IEC60068
• Garantia: 5 anos
