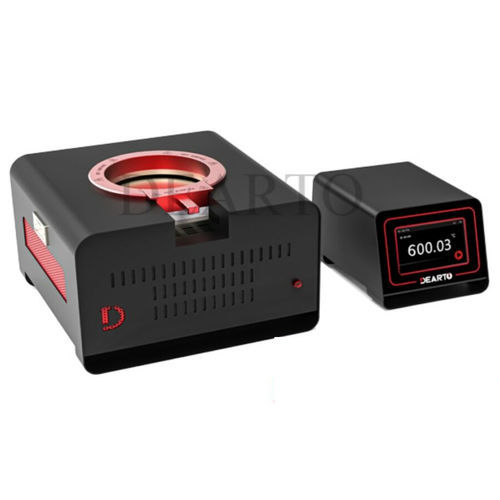

Calibrador de temperatura DTZ-4XXBG

de superfíciepara termoparpara pirômetro infravermelho

Descrição
Os calibradores de sondas de superfície DTZ-4XXBG foram projetados para calibrar uma ampla gama de sensores de superfície (termopares de superfície, termistores, sensores de filme fino, RTD de superfície, sensores de fita, sensores em L, etc.). Cada calibrador consiste num controlador e num bloco aquecido que proporciona configuração rápida de temperatura, aquecimento rápido e estável, controlo PID multi-segmento e interface RS-232. Com algumas modificações, estes calibradores podem ser transformados em fontes de corpo negro para calibração de câmaras térmicas infravermelhas.

Pontos chave

• Faixas de temperatura disponíveis: DTZ-400BG 35–400 °C, DTZ-450BG 50–500 °C, DTZ-460BG 50–600 °C.
• Diâmetro da placa de calibração: 130 mm, adequado para sensores de diversas formas e dimensões.
• Alta precisão: ≤ ±0,5 °C a 200 °C.
• Excelente estabilidade: ex. ±0,3 °C / 10 min (@300 °C).
• Alta resolução de visualização: 0,01 °C.
• Controlo PID multi-segmento para zonas de temperatura alta/média/baixa com overshoot mínimo.
• Superfície revestida com compósito aeroespacial: alta dureza, resistência ao desgaste e boa condutividade térmica.
• Design estriado para posicionamento preciso de sensores em L.
• Ranhura de inserção para sonda de referência sob o centro da superfície (RTD de precisão como padrão).
• Interface de comunicação RS-232 para ligação a PC.
• Portátil e compacto: massa total 12 kg.

Tabela de especificações (excerto)
Modelos: DTZ-400BG; DTZ-450BG; DTZ-460BG
Faixa de temperatura: DTZ-400BG: 35 ~ 400 °C; DTZ-450BG: 50 ~ 500 °C; DTZ-460BG: 50 ~ 600 °C
Diâmetro da placa de calibração: 130 mm
Uniformidade: 0.3 °C @ RT ≤ t ≤ 100 °C; 0.7 °C @ 100 °C < t ≤ 300 °C; 1.2 °C @ 300 °C < t ≤ 400 °C; 1.8 °C @ 400 °C < t ≤ 500 °C
Estabilidade (10 min): ±0.2 °C @ RT ≤ t ≤ 100 °C; ±0.3 °C / 10 min @ 100 °C < t ≤ 300 °C; ±0.4 °C / 10 min @ 300 °C < t ≤ 400 °C; ±0.6 °C / 10 min @ 400 °C < t ≤ 500 °C
Resolução: 0.01 °C
Tempo de subida: ambiente → 400 °C: 30 min
Tempo de descida: 400 °C → ambiente (com dispositivo de arrefecimento rápido opcional): 45 min
Tempo de estabilização: 8 min
Interface de comunicação: RS-232
Tipos de sensores suportados: RTD / Pt100
Dimensões do forno: para DTZ-400BG/450BG: 280 (C) × 270 (L) × 190 (A) mm; para DTZ-460BG: 325 (C) × 323 (L) × 214 (A) mm
Dimensões do controlador: 220 (C) × 175 (L) × 144 (A) mm
Peso total: 12 kg
Condições de armazenamento: -20 °C ~ 60 °C; 5%RH ~ 80%RH (sem condensação)

Características / especificações técnicas

• Modelo comercial: DTZ-4XXBG (variações DTZ-400BG, DTZ-450BG, DTZ-460BG).
• Faixas de temperatura: 35–400 °C (DTZ-400BG), 50–500 °C (DTZ-450BG), 50–600 °C (DTZ-460BG).
• Diâmetro da placa de calibração: 130 mm.
• Uniformidade da superfície: tip. 0.3 °C (RT→100 °C), aumentando até 1.8 °C conforme a faixa.
• Estabilidade (10 min): tip. ±0.2 °C (RT→100 °C), depois ±0.3 / ±0.4 / ±0.6 °C conforme a faixa.
• Precisão indicada: ≤ ±0.5 °C @ 200 °C.
• Resolução de visualização: 0.01 °C.
• Tempo de subida: ambiente → 400 °C em 30 min.
• Tempo de descida: 400 °C → ambiente em ~45 min com opção de arrefecimento rápido.
• Tempo de estabilização: 8 min.
• Controlador: PID multi-segmento, controlo em múltiplas etapas, ajustes de alarme.
• Comunicação: RS-232 (ligação a PC).
• Sensores suportados: termopares de superfície, termistores, sensores de filme fino, RTD de superfície Pt100, sensores de fita, sensores em L, etc.
• Construção: bloco de alumínio com acabamento de superfície liso; revestimento compósito aeroespacial de alta dureza.
• Funções adicionais: ranhuras para posicionamento preciso, ranhura de inserção para sonda de referência sob o centro.
• Dimensões do forno: 280×270×190 mm (DTZ-400/450BG); 325×323×214 mm (DTZ-460BG).
• Dimensões do controlador: 220×175×144 mm.
• Peso total: 12 kg.
• Condições de armazenamento: -20 °C a 60 °C; humidade 5%RH a 80%RH (sem condensação).
