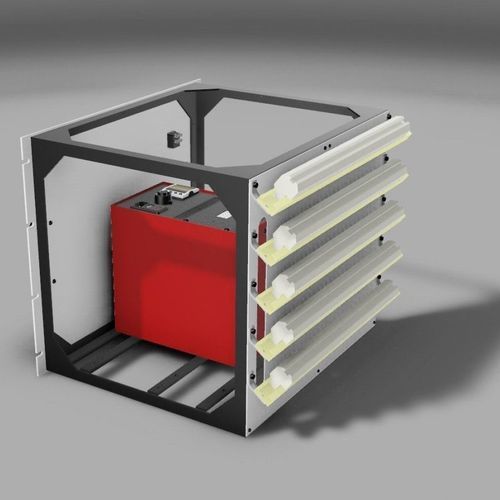

Caixa de junção rack de 19" TRURAC 847

para rede industrial

Descrição
O TRURAC 847 é um invólucro de junção de referência para termopares montado em rack (19'') que fornece uma temperatura estável e precisa a 0°C ou, opcionalmente, a uma temperatura mais elevada entre 45°C e 70°C. Utiliza módulos de efeito Peltier que exigem manutenção limitada. Um alarme dispara se a desvio de temperatura exceder 0,2°C.

Principais características

• Opera em temperatura ambiente de 2°C a 65°C
• Adequado para aplicações industriais e instalações que requerem um grande número de termopares
• Formato rack 19''
• Capacidade padrão até 100 termopares (vias de dupla junção)

Princípio de funcionamento
No interior do chassi existe uma unidade de referência a 0°C que agrupa as junções cobre/termopar. As ligações aos termopares e ao instrumento de medição estão localizadas na parte traseira da placa. Até 100 termopares podem ser compensados com uma unidade de referência; pode ser instalada uma segunda unidade para aumentar a capacidade para 200 termopares. O utilizador liga os termopares e os cabos de cobre para garantir uma compensação precisa e de elevada estabilidade.

Desempenho e especificações de temperatura
Faixa de temperatura: 0°C (ou 45°C a 70°C)
Estabilidade: ±0,03°C (o erro induzido pela carga dos termopares pode ser corrigido por ajuste do controlador)
Tempo de estabilização: 10 min desde 44°C
Capacidade: Até 100 vias de dupla junção (expansível a 200 com segunda unidade)
Conetividade: Bornes Klippon tipo 1.5 AKZ
Alarme: Relé 5 A, 240 V

Especificações gerais
Dimensões A x L x P: 400 x 483 x 312 mm
Peso: 24 kg
Alimentação: 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz); Potência: 100 Watts

Especificações ambientais
Intervalo de utilização: 2°C a 65°C

Modelos e acessórios

• Unidade equipada com bloco B1: pode receber até 36 termopares
• Unidade equipada com bloco B2: pode receber até 100 termopares
• Acessórios listados: sonda de platina para bloco B1 (referência 935-14-54, fornecida com certificado), filtro para ventilador para ambientes ricos em pó (referência 935-17-32), junções duplas para termopares K, E, N, UT, J, R ou S (referência 880D/x) — especificar quantidade e tipo ao encomendar

Características técnicas / especificações

• Modelo: TRURAC 847
• Tipo: Módulo de junção de referência para termopares, formato rack 19''
• Faixa de funcionamento: 0°C ou 45–70°C
• Precisão/estabilidade: ±0,03°C
• Alarme de desvio: dispara > 0,2°C, relé 5 A / 240 V
• Capacidade: até 100 vias de dupla junção (expansível para 200)
• Tempo de estabilização: 10 minutos desde 44°C
• Conexões: bornes Klippon tipo 1.5 AKZ
• Alimentação: 100/130 V ou 208/240 V (50/60 Hz), 100 W
• Dimensões: 400 x 483 x 312 mm
• Peso: 24 kg
• Intervalo de utilização: temperatura ambiente 2°C a 65°C
