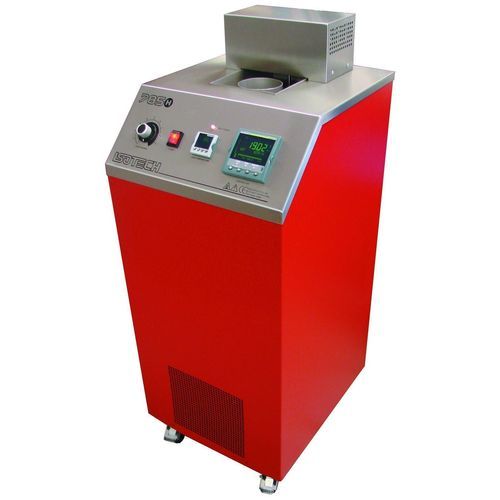

Banho de calibração para altas temperaturas Libra 785

para baixas temperaturasde ultrabaixa temperaturapara sensor de temperatura

Apresentação
O banho de calibração líquido agitado Libra 785, com design de tubos paralelos, oferece elevada estabilidade (< 1 mK), excelente uniformidade e uma cavidade de calibração profunda. Os modelos cobrem faixas de temperatura de -80°C a 300°C com incertezas muito baixas (< 1 mK). O design integra pontos-chave da geração Neptune 915, fornecendo uma solução económica mantendo a separação física entre a zona de aquecimento/arrefecimento e a zona de trabalho.

Pontos-chave

• Separação física entre a zona de aquecimento/arrefecimento e a zona de trabalho
• Três modelos cobrindo -80°C a 300°C (785L / 785M / 785H)
• Excelente uniformidade e incertezas inferiores a 1 mK
• Sistema de arrefecimento integrado para alcançar as temperaturas mais baixas
• Profundidade de calibração significativa (485 mm) exigindo apenas 8,5 L de fluido

Funcionamento

• O fluido desce para a câmara de mistura através de uma placa com um orifício de caudal ajustável; o caudal é regulado a partir do painel de controlo.
• A zona de aquecimento/arrefecimento é cilíndrica para garantir fluxo e uniformidade ótimos.
• A cavidade de calibração é separada da zona de aquecimento/arrefecimento por tubos paralelos.
• O fluido transborda ligeiramente acima da tampa do banho, permitindo a imersão total de termómetros de dilatação.
• O fluido circula por uma ampla zona de expansão durante o aquecimento e depois regressa ao circuito do banho.
• Isolamento térmico de alto desempenho.

Fornecido de série

• Software Cal Notepad
• Cabo de comunicação série
• Manual do utilizador

Observações sobre óleos / fluído
São necessários 8,5 L de fluido para encher a cavidade. Recomendam-se óleos de silicone e outros fluidos conforme a faixa de temperatura (exemplos: óleo C10, óleo VH, metanol). As recomendações específicas dependem do modelo e da faixa de temperatura.

Características / especificações técnicas

• Modelos disponíveis: 785L, 785M, 785H
• Faixas de temperatura: 785L = -80°C a 125°C; 785M = -40°C a 125°C; 785H = 30°C a 300°C
• Cavidade de calibração: diâmetro 98 mm; profundidade 485 mm (8,5 L)
• Estabilidade absoluta: ±0,0025°C (água @ 50°C); ±0,006°C (metanol @ -80°C para 785L, metanol @ -40°C para 785M, óleo C10 @125°C para 785H)
• Uniformidade vertical: < 1 mK
• Tempo de aquecimento: 25°C a 125°C < 50 min (óleo C10); 30°C a 250°C < 150 min (óleo VH)
• Tempo de arrefecimento: 0°C a -80°C < 300 min (metanol); 10°C a -40°C < 180 min (metanol)
• Resolução de visualização: 0,01°C
• Altura do líquido acima da superfície: 3 mm
• Design: tubos paralelos (câmara de calibração e câmara de mistura do fluido)
• Dimensões (A x L x P): 485 x 525 x 1150 mm
• Massa: Modelo L = 78 kg; Modelo M = 68 kg; Modelo H = 48 kg
• Alimentação: 108 / 130 V ou 208 / 240 V, 50/60 Hz
• Potência: 785L = 2,8 kW; 785M = 1 kW; 785H = 800 W
• Acessórios disponíveis: bloco de equalização em alumínio (915/01a), bloco de equalização em cobre (915/01b), suporte para termómetro de vidro (915/02), monocular e suporte (915/03), tubo de calibração e suporte de bloco de equalização (915/05), kit de suporte de calibração para sondas (796-05-03)
• Óleos compatíveis (exemplos): óleo de silicone 40°C–180°C (915/07), óleo de silicone 150°C–250°C (915/08), óleo de silicone 40°C–288°C (915/09)
