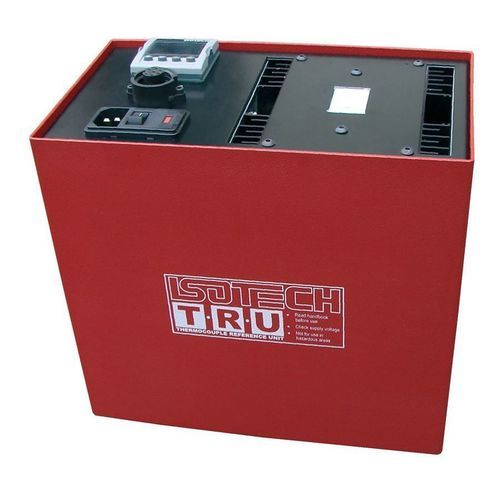

Sistema de conexão de secretária TRU 938

para instalação de teste

Descrição
O TRU 938, unidade de referência de junção de termopar, fornece uma temperatura estável e precisa de 0°C ou manutenção a temperaturas entre 45 e 70°C. Utiliza elementos Peltier e apresenta-se em um invólucro compacto, adequado para laboratórios e ambientes de calibração.

Aplicações e condições

• Adequado para aplicações de laboratório ou instalações que exigem um grande número de termopares
• Temperatura ambiente de funcionamento: 2 a 65°C

Alarme
Um alarme é ativado se a temperatura se desviar mais de ±0,2°C.

Blocos disponíveis
B1 (recomendado para laboratórios): 6 poços Ø6,2 mm, profundidade 130 mm, mais 1 poço Ø4,2 mm; capacidade total: 36 junções duplas.
B2: 8 poços Ø8,2 mm, profundidade 76 mm, mais 1 poço Ø4,2 mm para receber uma sonda de controlo RTD (sonda vendida separadamente); capacidade total: 100 junções.

Desempenho e especificações de temperatura
Intervalo de temperatura: 0°C (ou 45°C a 70°C)
Estabilidade: ±0,03°C (o erro induzido pela carga dos termopares pode ser compensado através do ajuste do controlador)
Tempo de estabilização: 10 minutos a partir de 44°C
Capacidades: B1 = 6 poços Ø6,2 mm + 1 poço Ø4,2 mm, profundidade 130 mm (36 junções); B2 = 8 poços Ø8,2 mm + 1 poço Ø4,2 mm, profundidade 76 mm (100 junções)
Alarme: relé 5 A, 240 V (acionamento a ±0,2°C)

Especificações gerais
Dimensões A x L x P: 228 x 253 x 148 mm
Massa: 5,5 kg
Alimentação: 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz)
Potência: 100 W

Especificações ambientais
Intervalo de utilização: 2°C a 65°C

Modelos e acessórios
TRU 938/36: unidade equipada com o bloco B1, pode receber até 36 termopares.
TRU 938/100: unidade equipada com o bloco B2, pode receber até 100 termopares.
Acessórios: 935-14-54 (sonda de platina para bloco B1, fornecida com certificado UKAS), 935-14-55 (sonda de platina para bloco B2, fornecida com certificado UKAS), 935-17-32 (filtro para ventilador para ambientes com poeira), 880D/x (junções duplas para termopares K, E, N, UT, J, R ou S; especificar quantidade e tipo de conector desejado).

Características / especificações técnicas

• Modelo: TRU 938
• Função: Unidade de referência de junção de termopar (ponto fixo a 0°C ou manutenção a 45–70°C)
• Tecnologia: elementos Peltier
• Intervalo de temperatura: 0°C ou 45–70°C
• Estabilidade: ±0,03°C
• Tempo de estabilização: 10 minutos a partir de 44°C
• Capacidades: B1 = 36 junções duplas (6 poços Ø6,2 mm + 1 poço Ø4,2 mm, profundidade 130 mm); B2 = 100 junções (8 poços Ø8,2 mm + 1 poço Ø4,2 mm, profundidade 76 mm)
• Alarme: relé 5 A, 240 V (acionamento a ±0,2°C)
• Dimensões: 228 x 253 x 148 mm
• Massa: 5,5 kg
• Alimentação: 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz), 100 W
• Intervalo de utilização: 2°C a 65°C
