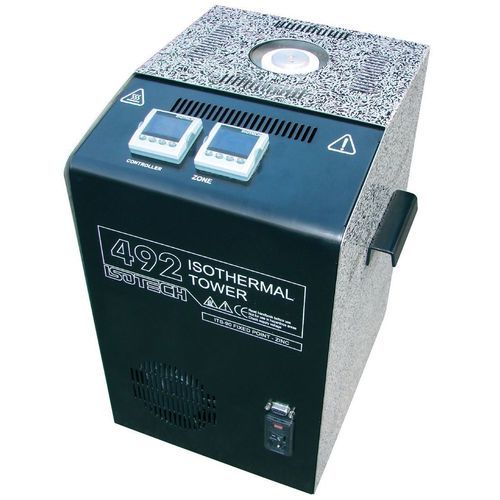

Banho de calibração para altas temperaturas ISOTOWER

para sensor de temperaturade alta precisãoportátil

Apresentação
A série ISOTOWER é composta por conjuntos de pontos fixos integrados num sistema de manutenção baseado num fluido de heat-pipe e equipado com um compensador de imersão (sistema patenteado). A célula é integrada e protegida, sem necessidade de manipulação. Os ISOTOWER estão disponíveis para os pontos fixos EIT-90 seguintes: Índio, Estanho, Zinco e Alumínio.

Pontos fixos disponíveis

• Índio
• Estanho
• Zinco
• Alumínio

Princípio e uso
Cada ISOTOWER combina uma célula de ponto fixo com um forno de manutenção por heat-pipe (sifão) para fornecer condições estáveis na calibração de termómetros de referência. Laboratórios primários utilizam células de grande formato inseridas em fornos heat-pipe com grande profundidade de imersão para eliminar gradientes de temperatura, combinação que permite obter incertezas muito baixas. A precisão da calibração depende diretamente da profundidade de imersão. Acima do poço heat-pipe que contém a célula encontra-se um bloco de aquecimento que compensa as perdas térmicas devido à profundidade de imersão do sensor em teste.

Duração do platô
É fácil atingir durações de platô de 24 horas ou mais; a ficha técnica especifica uma duração típica de platô de 30 horas, oferecendo uma ampla janela de trabalho para calibrações ao longo do dia.

Vantagens do ISOTOWER vs sistema convencional (célula de quartzo + forno de manutenção)
Célula de quartzo + forno de manutenção

• Frágil e alto risco de quebra
• Difícil e caro de transportar
• A célula é certificada separadamente do forno; condução pelo corpo do sensor desconhecida
• Requer manipulação cuidadosa

ISOTOWER

• Sem vidro ou quartzo — maior robustez
• Fácil de transportar
• Sistema tudo-em-um: características de imersão conhecidas
• Manuseio simples e seguro

Tabela — Modelos e características principais
Modelos: 490 · 491 · 492 · 493
Ponto fixo: Índio · Estanho · Zinco · Alumínio
Temperatura (EIT-90): 156,5985°C · 231,928°C · 419,527°C · 660,323°C
Pureza do metal: 6N para todos os modelos
Duração do platô: 30 horas (valor típico)
Incerteza UKAS (premium): 0,7 mK · 0,8 mK · 1 mK · 2 mK
Incerteza UKAS (standard): 2 mK · 2 mK · 2 mK · 6 mK
Tempo de aquecimento: 2 horas (por modelo)
Diâmetro interno do poço: 8 mm (tip.)
Profundidade de imersão: 290 mm (tip.)
Altura da coluna de metal: 180 mm (tip.)

Informações complementares
Os ISOTOWER cumprem especificações exigentes (CCT/2000/13). O conjunto é simples de montar, robusto e facilmente transportável; a célula é integrada e protegida.

Especificações técnicas

• Modelos disponíveis: 490 (Isotower Índio), 491 (Isotower Estanho), 492 (Isotower Zinco), 493 (Isotower Alumínio)
• Temperaturas (EIT-90): Índio 156,5985°C ; Estanho 231,928°C ; Zinco 419,527°C ; Alumínio 660,323°C
• Pureza do metal: 6N para todos os modelos
• Duração do platô: 30 horas (valor indicado)
• Incerteza UKAS (premium): 0,7 mK (Índio) ; 0,8 mK (Estanho) ; 1 mK (Zinco) ; 2 mK (Alumínio)
• Incerteza UKAS (standard): 2 mK (Índio, Estanho, Zinco) ; 6 mK (Alumínio)
• Tempo de aquecimento: 2 horas
• Diâmetro interno do poço: 8 mm
• Profundidade de imersão: 290 mm
• Altura da coluna metálica: 180 mm
• Dimensões (C x L x A): 430 x 310 x 300 mm
• Massa: 15 kg
• Alimentação: 110 VAC ou 130 VAC, 50/60 Hz
• Potência: 900 W
