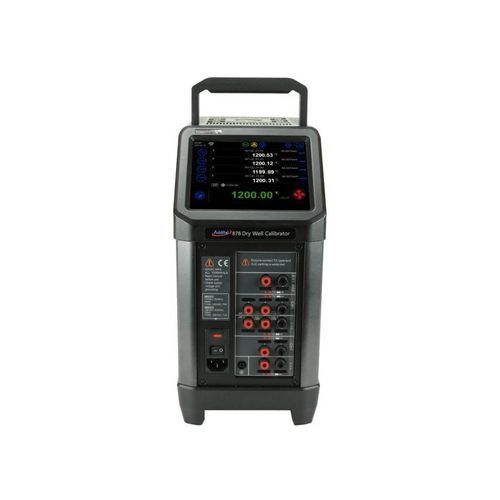

Forno portátil ADT875-1210

de calibraçãoelétricode laboratório

VISÃO GERAL do forno de alta temperatura
Os fornos de calibração ADT875-1210 e ADT878-1210 (Additel) destinam-se à calibração de termopares numa faixa de funcionamento de 100 °C a 1210 °C. Oferecem alta estabilidade e uniformidade, inserções metálicas intercambiáveis e podem ser fornecidos com um Calibrador de Processo (PC) opcional para leituras multicanais, documentação de tarefas e comunicação HART.

Principais características

• Faixa de temperatura: 100 °C a 1210 °C
• Dois modelos: ADT875 (padrão) e ADT878 (referência)
• Precisão de visualização (varia por modelo e temperatura): ex. ADT878 ±1,5 °C a 1210 °C (ver especificações)
• Estabilidade: ±0,1 °C
• Controle multizona patenteado Advanced Adaptive Control com 3 zonas e tecnologia de ventilação forçada
• Inserções metálicas intercambiáveis (XR profundas 138 mm e XS curtas 115 mm para ADT875)
• Opção Process Calibrator (PC): leituras multicanais (referência + até 4 vias), medições mA/tensão, testes de switches, fonte 24 V CC, registro de tarefas, capturas de tela e comunicação HART
• Tela sensível ao toque colorida de 6,5"; comunicações USB A, USB B, RJ45, WiFi, Bluetooth
• Calibração de fábrica acreditada ISO 17025 incluída
• Portátil, robusto e aquecimento rápido

Controle de processo e opções
A opção Process Calibrator (PC) inclui os conectores Quick-Push patenteados da Additel compatíveis com a maioria das terminações de TC. Permite medir um termopar de referência e até quatro canais UUT, realizar testes de switches, alimentar loops de 24 V CC, registrar tarefas (as found / as left) e usar HART para calibração de transmissores. A função snapshot captura o visor e registra as vias com perfis automáticos de degrau e rampa.

Seleção de inserções
Inserções disponíveis:

• Inserções profundas (XR) profundidade 138 mm – modelos A, D, H (diversas configurações de poços: 6 mm, 6,35 mm, etc.)
• Inserções curtas (XS) profundidade 115 mm (apenas ADT875)
• Múltiplos modelos de inserções (ex. Modelo A: 1 poço 6 mm + 3 poços 6,35 mm; Modelo D: 4 poços 6 mm; Modelo H: 4 poços 6,35 mm; Modelos C, F, G, B, E com configurações variadas)

Sonda de referência AM1210-12 fornecida (exemplo)
Tipo S, faixa 0 °C a 1300 °C, diâmetro fio TC 0,5 mm, diâmetro bainha 6 mm, comprimento 305 mm, bainha em alumina, estojo de proteção incluído, relatório de ensaio com dados incluído.

Especificações gerais (resumo)
Faixa de temperatura: 100 °C a 1210 °C
Precisão de visualização (exemplos por modelo): ADT875: ±1,2 °C a 100 °C → ±2,0 °C a 1210 °C; ADT878: ±1,0 °C a 100 °C → ±1,5 °C a 1210 °C
Estabilidade: ±0,1 °C
Uniformidade axial (zona 20 mm) exemplos: ADT875 ±0,6 °C a 100 °C; ADT878 ±0,4 °C a 100 °C; valores aumentam com a temperatura (ver tabela completa)
Uniformidade radial exemplos: ±0,2 °C a 100 °C; ±1,0 °C a 1210 °C (varia por modelo)
Efeito de carga: ±0,5 °C
Condições ambientais: precisão garantida de 8 °C a 38 °C; operação 0 °C a 50 °C, 0–90% UR sem condensação; altitude operacional normal até 3000 m
Armazenamento: -20 °C a 60 °C
Profundidade de imersão inserções XR: 138 mm (XS 115 mm apenas ADT875)
Diâmetro externo (OD): 24,8 mm (0,98")
Taxa de aquecimento: 23 °C → 1210 °C em 50 min (typ.)
Taxa de arrefecimento (exemplos): 1210 °C → 300 °C em 50 min; 300 °C → 50 °C em 50 min (varia por modelo)
Tempo típico de estabilização: 15 minutos
Resolução: 0,01 °C
Unidades: °C, °F, K
Visor: touchscreen colorido 6,5" (165 mm)
Dimensões (AxLxP): 345 x 170 x 330 mm
Massa: 10,6 kg
Alimentação: 115 V AC (±10%) ou 230 V AC (±10%), comutável, 45–65 Hz, 580 W
Ensaios mecânicos: vibração 2 g (10–500 Hz), impacto 3×4 g, teste de queda 500 mm
Comunicações: USB A, USB B, RJ45, WiFi, Bluetooth
Idiomas: inglês, chinês, japonês, russo, alemão
Garantia: 1 ano

Especificações da opção Calibrador de Processo (resumo)
Medição TC: aceita S, R, K, B, N, E, J, T, L, U
Faixa TC (canais UUT 1–4): –75 a 75 mV; Ref: –18 a 18 mV
Resolução TC: 0.0001 mV; impedância de entrada < 10 Ω
Precisão Tipo K (exemplos ch.1-4, sem sonda): ADT875: ±0.182 °C @100 °C → ±0.517 °C @1210 °C; ADT878: ±0.172 °C @100 °C → ±0.382 °C @1210 °C
Precisão de tensão (ex.): ADT875 ch.1-4 0.02% rdg + 8 μV; ref ch. 0.01% rdg + 2 μV
Faixa de corrente: –30 mA a 30 mA; precisão de corrente ex. ±(0.02% rdg + 2 μA)
Documentação: até 1000 tarefas armazenando até 10 resultados (as found / as left), registra funções rampa/soak, snapshot de tela
HART: opcional (ADT875PC e ADT878PC)

Observação
As especificações 878-1210 exigem o uso de um inserto do tipo "XR" (profundo).
