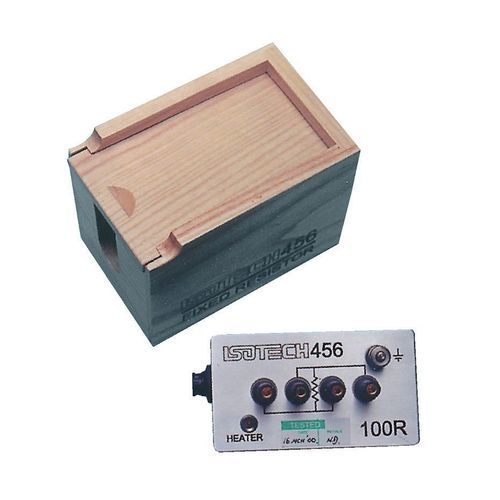

Resistor de corrente contínua 456

CACA/CCpara laboratório

Visão geral
Os resistores fixos AC/DC com controlo de temperatura da série 456 estão disponíveis em cinco valores: 10 Ω, 25 Ω, 100 Ω, 1 kΩ e 10 kΩ. Proporcionam desempenho metrológico elevado através de controlo preciso de temperatura, enchimento com óleo e vedação hermética, adequados como referência e para calibração em laboratório e indústria.

Principais características

• Coeficiente nominal de temperatura da resistência: ±0,02 ppm/°C (temperatura controlada entre 18 e 25°C)
• Potência: 0,5 W a 25°C
• Tolerância de resistência: ±0,005%
• Ruído de corrente: < 0,010 µV (RMS) / V da tensão aplicada
• FEM térmicas: 0,1 µV/°C máx., 0,05 µV/°C típico
• Protegidos contra ambientes hostis, imersos em óleo

Descrição detalhada
Vedados hermeticamente, os resistores fixos 456 estão protegidos contra entrada de humidade ou oxigénio, evitando degradação a longo prazo. O enchimento com óleo assegura boa condução térmica e permite suportar curtos períodos de sobrecarga sem danos. Precisão inicial de ±0,005% e deriva a longo prazo inferior a 5 ppm; podem ser usados como padrões secundários para calibrar outros dispositivos. Estabilidade típica: 0,1 ppm/mês ou melhor.

Geração de resistência (tabela)
Valores óhmicos: 10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
Estabilidade: 1 ppm/ano a 1 mA
Coeficiente nominal de temperatura: 0,02 ppm/°C (temperatura controlada entre 18 e 25°C)
Tolerância (precisão inicial): ±0,005 %
Indutância: 0,08 µH
Capacitância: 0,5 pF
Efeitos FEM térmicos: 0,1 µV/°C máx., 0,05 µV/°C típico
Ruído: < 0,010 µV (RMS) / V da tensão aplicada

Incertezas de calibração UKAS (k = 2)
Resistência DC: 0,1 a 1000 Ω → ±5 ppm (melhores incertezas ampliadas)
Resistência DC: 1 kΩ a 100 kΩ → ±12 ppm
Resistência AC: 2,5 Ω a 400 Ω (75 Hz) → ±15 ppm
Resistência AC: 400 Ω a 1000 Ω (75 Hz) → ±100 ppm

Especificações gerais
Dimensões (C x L x A): 144 x 110 x 96 mm (com caixa)
Massa: 1 kg (com caixa), 550 g (sem caixa)

Características / especificações técnicas

• Modelo: série 456 (valores: 10 Ω, 25 Ω, 100 Ω, 1 kΩ, 10 kΩ)
• Coeficiente de temperatura: ±0,02 ppm/°C (18–25°C)
• Potência nominal: 0,5 W a 25°C
• Tolerância inicial: ±0,005 %
• Ruído: < 0,010 µV (RMS) / V
• FEM térmicas: 0,1 µV/°C máx., 0,05 µV/°C típico
• Indutância: 0,08 µH
• Capacitância: 0,5 pF
• Estabilidade: 1 ppm/ano a 1 mA
• Deriva a longo prazo: inferior a 5 ppm (estabilidade típica 0,1 ppm/mês)
• Construção: vedado hermeticamente, cheio de óleo
• Temperatura de manutenção: 30°C ±0,1°C (outras a pedido)
• Consumo do aquecedor: 2 W a 5 V
• Tempo de subida de temperatura: ~30 minutos de 20°C a 30°C
• Indicador: LED de manutenção de temperatura
• Dimensões da caixa: 144 x 110 x 96 mm
• Massa: 1 kg (com caixa) / 550 g (sem caixa)
• Certificação: certificado de calibração UKAS (k = 2)
