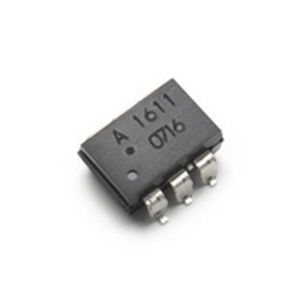

Relé de estado sólido para montagem em superfície ASSR series

de MOSFETde alta tensão

A família Avago Technologies Photo MOSFET Solid State Relay consiste em um estágio de entrada de diodo emissor de luz infravermelha (LED) AlGaAs acoplado opticamente a um circuito detector de saída de alta tensão com alta tensão de isolamento e alta CMR (Common Mode Rejection) para imunidade transiente de saída em ambientes ruidosos. O detector consiste em uma matriz de diodos fotovoltaicos de alta velocidade e circuitos de acionamento para ligar/desligar dois MOSFETs discretos de alta tensão As configurações de canal único, ASSR-1218, ASSR-1219, ASSR-1410 e ASSR-1411, são equivalentes a Relés Eletromecânicos (EMR) 1 Form A, e a configuração de canal duplo, ASSR-1420, é equivalente a EMR 2 Form A. Eles estão disponíveis em 4 pinos SO, 6 pinos DIP, 8 pinos DIP e Gull Wing Surface Mount para pacotes DIP. As características elétricas e de comutação da ASSR-14XX estão especificadas na faixa de temperatura de -40°C a 85°C. Eles são usados para comutação de sinais e cargas AC/DC de baixa potência para fins gerais. O ASSR-1219 habilita conexões de saída AC/DC e DC-only. Para conexão somente DC, a corrente de saída, Io, aumenta para 0,4A e a resistência de on, R(ON) reduz para 2,5Ω ASSR-1411 habilita conexões de saída AC/DC e DC-only. Para conexão somente DC, a corrente de saída, Io, aumenta para 1,2A e a resistência de on, R(ON) reduz 0,5Ω.
