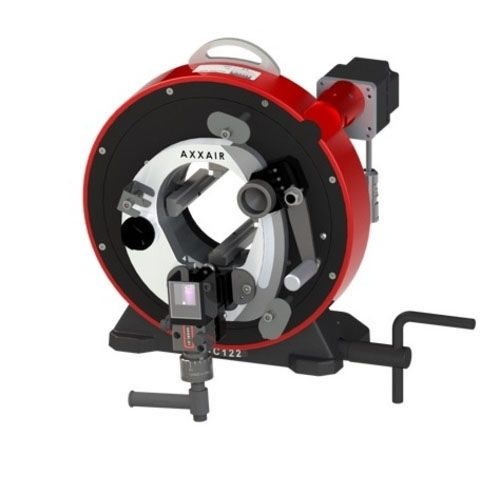

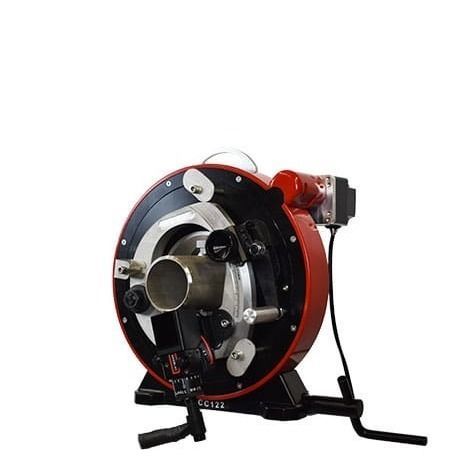

Máquina de soldagem orbital TIG SX122 series

automáticapara açopara tubos

Visão geral
A SX122 é uma máquina de soldagem orbital TIG concebida para pré-fabricação em oficina de conjuntos de tubos. Suporta processos de fusão e fusão + arame, é compatível com aços e ligas exóticas e pode ser convertida para corte orbital ou chanfragem através de kits de conversão. Em combinação com fontes de alimentação SAXX, proporciona soldas repetíveis e controladas, reduzindo trabalho em obra e riscos de instalação.

Capacidades principais

• Soldagem orbital TIG por fusão ou fusão + arame para soldas consistentes e repetíveis
• Ajuste axial do eletrodo e do tubo para alinhamento preciso da junta (precisão de posicionamento ±5 mm / 0,2″)
• Ajuste micrométrico do espaço de arco sem ferramentas especiais
• Acompanhamento mecânico do diâmetro exterior para manter a distância eletrodo‑tubo apesar da ovalização
• Sistema de aperto concêntrico que minimiza a deformação do tubo
• Rotação orbital automática para penetração uniforme e resultados constantes
• Mandíbulas em aço inoxidável para evitar contaminação e proteger superfícies internas
• Troca rápida entre soldagem, corte e chanfragem com apenas dois parafusos de ajuste

Tabela de especificações
DESCRIÇÃO | SX122 Arrefecido a ar | SX122 Arrefecido a água
Potência | Arrefecido a ar | Arrefecido a água
N.º peça | SX122-A | SX122-E
Intervalo de bloqueio de tubo | 0,5 – 4,5″ / 12 – 119 mm | 0,5 – 4,5″ / 12 – 119 mm
Ciclo de trabalho 100% | 100 A | 200 A
Diâmetro do eletrodo | 1/16″ ou 3/32″ / 1,6 ou 2,4 mm | 1/16″ ou 3/32″ / 1,6 ou 2,4 mm
Sistema de arrefecimento | Não | Sim
Temp. máxima de funcionamento | 40 °C / 104 °F | 40 °C / 104 °F
Radiação acústica máxima | < 70 dB | < 70 dB
Peso unitário | 45 kg / 99 lbs | 45 kg / 99 lbs

Vantagens do produto

• Soldas orbitais TIG repetíveis e de alta qualidade em ambiente de oficina
• Posicionamento axial preciso que reduz retrabalhos
• Controlo micrométrico do espaço de arco sem dispositivos dedicados
• Manutenção da distância eletrodo‑tubo através de acompanhamento mecânico do OD
• Aperto concêntrico e mandíbulas inox que minimizam deformação e contaminação
• Alimentada por fontes SAXX para desempenho automatizado e estável
• Versátil: soldagem, corte e chanfragem com conversão rápida
• Reduz trabalho em obra e riscos de instalação
• Adequada para aplicações alimentares, de fluidos e de alta pureza

Especificações técnicas

• Modelo: SX122 (variantes: SX122-A arrefecido a ar; SX122-E arrefecido a água)
• OD / intervalo de bloqueio: 0,5–4,5″ / 12–119 mm
• Funções: soldagem orbital TIG (fusão ou fusão + arame); conversível para corte/chanfragem com kits
• Ciclo de trabalho 100%: 100 A (ar), 200 A (água)
• Diâmetro do eletrodo: 1/16″ ou 3/32″ (1,6 ou 2,4 mm)
• Arrefecimento: ar (SX122-A) ou água (SX122-E)
• Temp. máx. de funcionamento: 40 °C / 104 °F
• Radiação acústica máx.: < 70 dB
• Peso unitário: 45 kg / 99 lbs
• Sistema de aperto concêntrico; mandíbulas inox; ajuste axial do eletrodo; controlo micrométrico do espaço de arco
