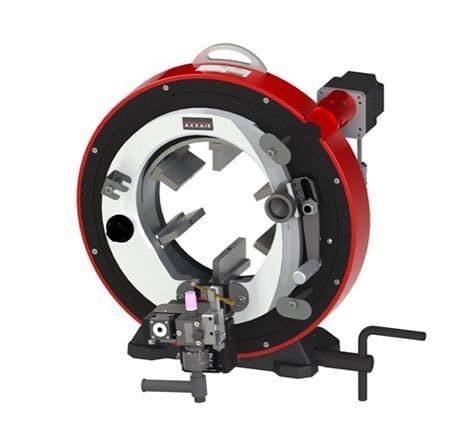

Máquina de soldagem orbital TIG SX222 AVC / OSC

automáticapara tubospara aço inoxidável

Visão geral
A SX‑222 AVC/OSC é uma máquina de soldagem TIG orbital para prefabricação, concebida para fabrico de tubos de diâmetro médio onde a precisão e a repetibilidade da soldadura são determinantes. Equipado com Controlo de Tensão de Arco (AVC) e Oscilação (OSC), garante arco estável, posicionamento preciso do eletrodo e soldaduras multipasse consistentes, mesmo em paredes difíceis.

Dados do produto
INTERVALO DIÂMETRO EXTERNO DO TUBO: 2.375–8.625" / 55–228 mm
SISTEMA DE ARREFECIMENTO: Arrefecimento por água
FUNÇÕES: Soldadura TIG orbital com AVC / OSC

Descrição
Acionada por fontes de alimentação SAXX (SAXX‑210 AVC/OSC ou SAXX‑300 AVC/OSC), a SX‑222 fornece uma solução completa de soldadura TIG orbital para prefabricação em oficina. O design modular permite conversão rápida para corte orbital ou chanfradura, oferecendo flexibilidade em linhas de produção industriais.

Vantagens do produto

• Soldadura TIG orbital com AVC / OSC para controlo preciso do arco e qualidade de soldadura repetível
• Controlo de tensão de arco (AVC) mantém automaticamente a distância eletrodo‑tubo durante a soldadura
• Sistema de oscilação (OSC) permite soldadura multipasse controlada e perfis de cordão uniformes
• Adequada para tubos de parede espessa até 12,7 mm (0,5") para aplicações industriais exigentes
• Varredura axial motorizada ±10 mm (0,39") para posicionamento preciso do eletrodo
• Abertura concêntrica de fixação para minimizar deformação e garantir alinhamento
• Rotação orbital automática para penetração uniforme ao longo da circunferência
• Mordentes em aço inoxidável para evitar contaminação e proteger superfícies internas
• Compatível com aços e ligas exóticas, incluindo aço inoxidável e materiais de elevada pureza
• Funciona com fontes SAXX para soldadura automatizada fiável
• 1 máquina – 3 aplicações: soldadura, corte e chanfradura com mudança rápida
• Concebida para prefabricação em oficina reduzindo trabalho no local, tempo de instalação e retrabalho

O que é AVC/OSC?
Controlo motorizado da tensão de arco: AVC
O AVC monitoriza e ajusta a distância entre o eletrodo e o tubo controlando a tensão do arco. Mantém automaticamente a altura do arco durante a soldadura, essencial em processos TIG orbital multipasse para evitar o contacto da tocha com o banho de fusão.

Duas aplicações mais comuns

• Quando não se pretende medir mecanicamente o diâmetro exterior: o AVC funciona sem contacto e o seu sensor é mais preciso e responsivo do que o seguimento mecânico.
• Quando se solda com fio de adição e a deposição sob o eletrodo não está perfeitamente controlada: o AVC evita que o eletrodo toque no banho de fusão mantendo a altura de arco correta.

Aplicações (AVC + OSC + fio)
A soldadura mecanizada multipasse combina AVC, oscilação da tocha e alimentação de fio para preencher juntas chanfradas em tubos de parede espessa. O sistema suporta passadas de raiz, enchimento e acabamento com oscilação controlada para deposição eficiente e fusão consistente dos dois lados da junta.

Recursos
Folheto do produto e manual de utilizador disponíveis para instalação, operação e manutenção (consultar recursos na página do produto).

Especificações técnicas

• DESCRIÇÃO: Sistema SX222 AVC / OSC
• N.º de peça: SX222-NAOF
• Modelo: SX222
• Intervalo de diâmetro: 2.375 – 8.625" / 55 – 228 mm
• Ciclo de trabalho 100%: 200 A
• Diâmetro do eletrodo: 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Arrefecimento: Arrefecimento por água
• Temp. máxima de operação: 40 °C / 104 °F
• Emissão acústica máx.: < 70 dB
• Peso unitário: 61 kg / 134 lbs
• Varredura axial motorizada (OSC): ±10 mm (0,39")
• Adequada para espessuras de parede até 12,7 mm (0,5")
• Fixação concêntrica e mordentes inox
• Rotação orbital automática
• Compatível com aços e ligas especiais
