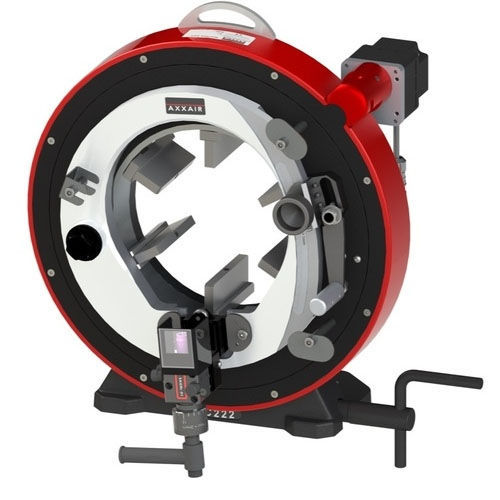

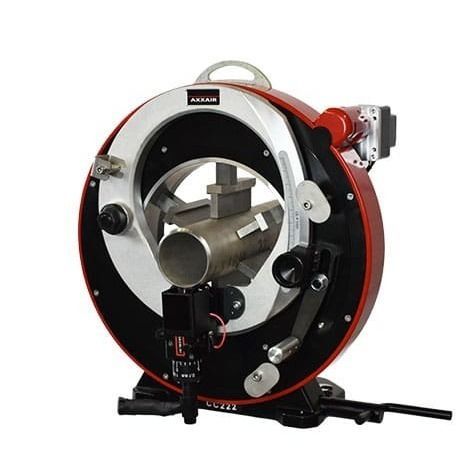

Máquina de soldagem orbital TIG SX222 series

automáticapara tubospara aço

Visão geral
A máquina de solda orbital TIG SX222 foi concebida para a pré-fabricação em oficina de tubos de diâmetro médio. Suporta processos de fusão e fusão + arame e pode ser convertida para corte orbital ou chanfro mediante kits de conversão. Compatível com aços e ligas exóticas e com fontes de alimentação SAXX.

Dados principais

• FAIXA DE DIÂMETRO EXTERNO DO TUBO: 2.375–8.625" / 55–228 mm
• SISTEMA DE ARREFECIMENTO: Arrefecimento a ar (SX222-A) ou a água (SX222-E)
• FUNÇÕES: Soldadura orbital TIG por fusão ou fusão + arame

Detalhes do produto
O SX222 fornece soldadura TIG orbital controlada com posicionamento axial preciso do eletrodo e do tubo, ajuste micrométrico da folga do arco e acompanhamento mecânico do diâmetro externo para manter a distância eletrodo-tubo constante. O sistema de aperto concêntrico e as mandíbulas em aço inoxidável minimizam a deformação e a contaminação. Kits de conversão rápidos permitem operações de corte e chanfro em oficina.

Vantagens do produto

• Soldadura orbital TIG por fusão ou fusão + arame para qualidade de solda repetível
• Posicionamento axial preciso do eletrodo e do tubo para alinhamento exato
• Ajuste micrométrico da folga do arco sem ferramentas especiais
• Acompanhamento mecânico do diâmetro externo para compensar ovalização e manter a distância do eletrodo
• Sistema de aperto concêntrico para reduzir deformação do tubo
• Rotação orbital automática para penetração uniforme e resultados consistentes
• Mandíbulas em aço inoxidável para evitar contaminação das superfícies internas
• Compatível com todos os aços e ligas exóticas
• Alimentada por fontes SAXX para soldadura automatizada e controlada
• Uma máquina com três aplicações: soldadura, corte e chanfro com rápida mudança
• Otimizada para pré-fabricação em oficina para reduzir tempo de soldadura no local e riscos de instalação

Tabela de especificações (Arrefecimento a ar vs Arrefecimento a água)
DESCRIPTION | SX222 Air cooled | SX222 Water cooled
Power | Air cooled | Water cooled
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

Aplicações
Pré-fabricação em oficina de tubos de diâmetro médio para indústrias que exigem soldas de alta pureza ou proteção contra corrosão; adequada para aços e ligas exóticas e para processos que beneficiam da soldadura orbital TIG automatizada e repetível.

Especificações técnicas

• Modelo: SX222 (SX222-A arrefecido a ar, SX222-E arrefecido a água)
• Faixa de diâmetro exterior: 2.375–8.625" / 55–228 mm
• Funções: Soldadura orbital TIG por fusão ou fusão + arame; conversível para corte e chanfro
• Ciclo de trabalho 100%: 100 A (ar) / 200 A (água)
• Diâmetro do eletrodo: 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Sistema de arrefecimento: ar ou água conforme modelo
• Temperatura máxima de funcionamento: 40 °C / 104 °F
• Radiação acústica máxima: < 70 dB
• Peso unitário: 59 kg / 130 lbs
• Principais características: posicionamento axial eletrodo & tubo, ajuste micrométrico do arco, acompanhamento mecânico do diâmetro, aperto concêntrico, rotação orbital automática, mandíbulas inox
