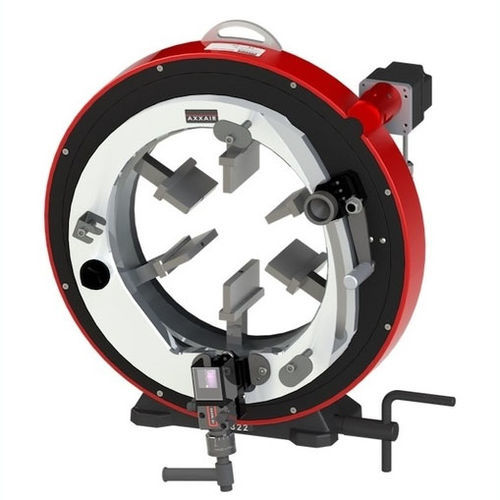

Máquina de soldagem orbital TIG SX322 series

automáticapara tubosintegrada

Visão geral
A SX322 é uma máquina de soldagem orbital para pré-fabricação, concebida para a fabricação de tubos de grande diâmetro onde são necessárias geometria de junta repetível e controlo do perfil de solda. Realiza soldadura TIG orbital por fusão ou fusão + arame em aços, aços inoxidáveis e ligas exóticas, e é alimentada por fontes de alimentação SAXX. Otimizada para pré-fabricação em oficina, a SX322 pode ser reconfigurada rapidamente para corte orbital ou chanframento, suportando o fluxo completo de processamento de tubos.

Dados-chave

• INTERVALO DE DIÂMETRO EXTERNO DO TUBO: 5.563″–12.750″ (141–328 mm)
• ARREFECIMENTO: Arrefecido a ar (SX322-A) ou a água (SX322-E)
• FUNÇÕES: Soldadura TIG orbital por fusão ou fusão + arame; reconfigurável para corte orbital e chanframento

Vantagens do produto

• Soldadura TIG orbital (fusão ou fusão + arame) para soldas consistentes e repetíveis
• Ajuste axial do eletrodo e do tubo para alinhamento preciso da junta
• Ajuste micrométrico da distância do arco sem ferramentas especiais para controlo fino
• Rastreamento mecânico do diâmetro exterior para compensar ovalização e manter distância constante eletrodo-tubo
• Sistema de fixação concêntrico com mandíbulas em aço inoxidável para minimizar deformação e contaminação
• Rotação orbital automática para penetração uniforme e aspecto de solda consistente
• Capacidade multiprocessos (soldagem, corte, chanframento) com troca rápida usando dois parafusos de ajuste
• Compatível com fontes SAXX para ciclos de soldagem automatizados
• Adequada para pré-fabricação em oficina para reduzir tempo de soldagem no local e riscos de instalação

Tabela de especificações
DESCRIÇÃO — SX322 Arrefecido a ar — SX322 Arrefecido a água
Potência — Arrefecido a ar — Arrefecido a água
N.º de peça — SX322-A — SX322-E
Intervalo de fixação de tubos — 5,563 – 12,750" / 141 – 328 mm — 5,563 – 12,750" / 141 – 328 mm
Ciclo de trabalho 100% — 100 A — 200 A
Diâmetro do eletrodo — 1/16" ou 3/32" / 1,6 ou 2,4 mm — 1/16" ou 3/32" / 1,6 ou 2,4 mm
Sistema de arrefecimento (integrado) — Não — Sim
Temp. máx. de funcionamento — 40 °C / 104 °F — 40 °C / 104 °F
Emissão acústica máx. — < 70 dB — < 70 dB
Peso unitário — 73 kg / 161 lbs — 73 kg / 161 lbs

Especificações técnicas

• Modelo: SX322
• Intervalo de diâmetro exterior do tubo: 5.563″–12.750″ (141–328 mm)
• Opções de arrefecimento: ar (SX322-A) ou água (SX322-E)
• Funções: soldadura TIG orbital por fusão ou fusão + arame; reconfigurável para corte orbital e chanframento
• N.º de peça: SX322-A (ar), SX322-E (água)
• Ciclo de trabalho 100%: 100 A (ar), 200 A (água)
• Diâmetro do eletrodo: 1/16" ou 3/32" (1,6 mm ou 2,4 mm)
• Temp. máx. de operação: 40 °C / 104 °F
• Nível acústico: < 70 dB
• Peso unitário: 73 kg
• Fixação concêntrica e mandíbulas inox para minimizar deformação e contaminação
• Ajuste micrométrico do arco e ajuste axial para tolerância de posicionamento ±5 mm
• Rastreamento mecânico do diâmetro exterior para manter a distância eletrodo-tubo
