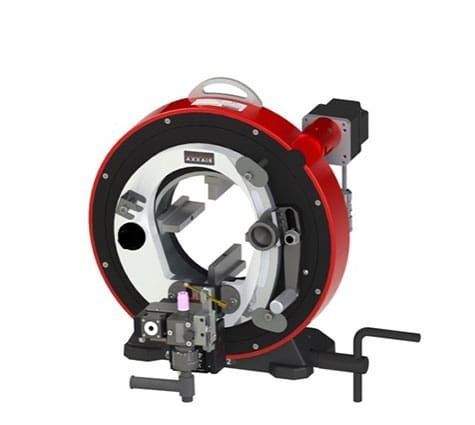

Máquina de soldagem orbital TIG SX172 AVC / OSC

automáticapara tubospara aço

Visão geral
O sistema de soldadura orbital para prefabricação SX172 AVC/OSC foi concebido para montagem de tubos consistente e de qualidade em ambientes controlados. As funções AVC e OSC oferecem regulação precisa do arco e movimento motorizado do eletrodo, adequadas a tubos de parede espessa e a aplicações de soldadura multipasse. Integrado na gama SX alimentada por SAXX, o SX172 permite um fluxo «1 máquina, 3 aplicações» com rápida troca entre soldadura, corte e biselamento e tempo de preparação reduzido.

Dados principais
INTERVALO Ø TUBO: 0,625″–6,625″ (16–173 mm)
SISTEMA DE ARREFECIMENTO: Arrefecimento por água
FUNÇÕES: Soldadura TIG orbital com AVC / OSC

Vantagens do produto

• Soldadura TIG orbital com AVC / OSC para controlo preciso do arco e qualidade constante da soldadura
• Controlo da tensão do arco (AVC) mantém automaticamente a distância eletrodo‑tubo durante a soldadura
• Sistema de oscilação (OSC) permite soldadura multipasse controlada e perfis uniformes do cordão
• Adequado para tubos de parede espessa até 12,7 mm (0,5″) para aplicações industriais exigentes
• Varredura axial motorizada ±10 mm (0,39″) para posicionamento preciso do eletrodo
• Sistema de aperto concêntrico minimiza deformação e garante alinhamento preciso
• Rotação orbital automática fornece penetração uniforme em toda a circunferência
• Mordentes em aço inoxidável evitam contaminação e protegem superfícies internas
• Compatível com aços e ligas exóticas, incluindo aço inoxidável
• Alimentado por fontes SAXX para soldadura de prefabricação fiável e automatizada
• 1 máquina – 3 aplicações: soldadura, corte e biselamento com troca rápida usando apenas dois parafusos de ajuste
• Concebido para prefabricação em oficina reduzindo trabalho em obra e retrabalhos

Especificações (tabela)
DESCRIÇÃO: Sistema SX172 AVC / OSC
N.º de peça: SX172-NAOF
Intervalo de diâmetros: 0,625 – 6,625″ / 16 – 173 mm
Ciclo de trabalho 100%: 200 A
Diâmetro do eletrodo: 1/16″ ou 3/32″ / 1,6 ou 2,4 mm
Sistema de arrefecimento: Sim (arrefecido por água)
Temperatura máx. de operação: 40 °C / 104 °F
Radiação acústica máx.: < 70 dB
Peso unitário: 53 kg / 117 lbs

Características / especificações técnicas

• Modelo: SX172 AVC / OSC
• N.º de peça: SX172-NAOF
• Intervalo Ø tubo: 16 – 173 mm (0,625″–6,625″)
• Corrente em 100% de ciclo: 200 A
• Diâmetros de eletrodo: 1,6 mm (1/16″) ou 2,4 mm (3/32″)
• Arrefecimento: Sistema por água
• Temperatura máx. de funcionamento: 40 °C (104 °F)
• Radiação acústica: < 70 dB
• Peso: 53 kg (117 lbs)
• Varredura axial motorizada (OSC): ±10 mm (0,39″)
• Aperto concêntrico e mordentes inox para evitar deformação e contaminação
• Compatibilidade de materiais: aços, aços inoxidáveis e ligas exóticas
• Suporta soldadura multipasse com fio de enchimento e AVC para controlo consistente da altura do arco
