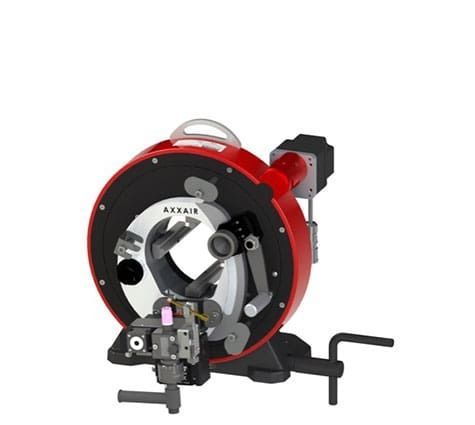

Máquina de soldagem orbital TIG SX122 AVC / OSC

automáticapara tubospara aço inoxidável

Visão geral
O SX122 AVC / OSC é uma máquina de soldagem orbital TIG para prefabricação, projetada para soldagens de alta precisão e repetíveis em conjuntos de tubos. O controlo de tensão de arco (AVC) e a oscilação (OSC) estabilizam o comprimento do arco e permitem soldagens multipasse controladas em aços e ligas exóticas. Sistema destinado à prefabricação em oficina, compatível com fontes SAXX-210 AVC/OSC e SAXX-300 AVC/OSC, reduzindo trabalhos no local e erros de instalação.

Dados principais

• DESCRIÇÃO: Sistema SX122 AVC / OSC
• N.º da peça: SX122-NAOF
• Intervalo de Ø ext.: 0,5″–4,5″ / 12–119 mm
• Sistema de arrefecimento: Arrefecido por água
• Funções: Soldagem TIG orbital com AVC / OSC

Vantagens do produto

• Soldagem TIG orbital com AVC / OSC para controlo preciso do arco e qualidade de solda consistente
• Controlo da tensão de arco (AVC) mantém automaticamente a distância eletrodo-tubo
• Sistema de oscilação (OSC) permite soldagem multipasse controlada e perfis de cordão uniformes
• Adequado para tubos de parede espessa até 12,7 mm (0,5″)
• Varredura axial motorizada ±10 mm (0,39″) para posicionamento preciso do eletrodo
• Apoio concêntrico que minimiza a deformação do tubo e assegura alinhamento
• Rotação orbital automática para penetração uniforme em toda a circunferência
• Mordentes em aço inoxidável para proteger superfícies internas e evitar contaminação
• Compatível com aços e ligas exóticas, incluindo aço inoxidável
• Alimentado por fontes SAXX (SAXX-210 AVC/OSC ou SAXX-300 AVC/OSC) para soldagem de prefabricação confiável
• Multiaplicação: soldagem, corte e chanframento com rápida troca usando dois parafusos de ajuste
• Projetado para prefabricação em oficina para reduzir trabalho no local, tempo de instalação e retrabalhos

O que é AVC/OSC?
Controlo motorizado da tensão do arco: AVC
O AVC ajusta automaticamente a tensão do arco para manter uma distância constante entre eletrodo e tubo durante a soldagem. É crítico em soldagens orbitais TIG multipasse para preservar a altura do arco e evitar contacto com o banho de fusão.

As duas aplicações mais comuns:

• Quando não se pretende medir mecanicamente o diâmetro exterior: o AVC fornece seguimento sem contacto, mais preciso e rápido que sistemas mecânicos.
• Ao soldar com arame de adição e variações na taxa de deposição sob o eletrodo: o AVC evita que o eletrodo toque o banho de fusão.

Soldagem TIG orbital com AVC + OSC + arame
A soldagem mecanizada multipasse combina AVC, oscilação da tocha e alimentação de arame para preencher juntas chanfradas em tubos de parede espessa. Sequências típicas: raiz, uma ou mais passagens de enchimento e passagem de acabamento. A oscilação melhora a eficiência de deposição e a fusão uniforme de cada lado da junta.

Vídeos
Vídeo do produto demonstra soldagem TIG orbital multipasse com o sistema AVC/OSC da AXXAIR.

Especificações técnicas

• Modelo: Sistema SX122 AVC / OSC
• N.º da peça: SX122-NAOF
• Intervalo Ø ext.: 0,5 – 4,5″ / 12 – 119 mm
• Ciclo de trabalho 100%: 200 A
• Diâmetro do eletrodo: 1/16″ ou 3/32″ (1,6 ou 2,4 mm)
• Arrefecimento: Água
• Temperatura máxima de funcionamento: 40 °C / 104 °F
• Radiação acústica máxima: < 70 dB
• Peso unitário: 46 kg / 101 lbs
• Varredura axial motorizada (OSC): ±10 mm (0,39″)
• Apoio concêntrico, rotação orbital automática, mordentes inox
• Compatível com aços e ligas exóticas
