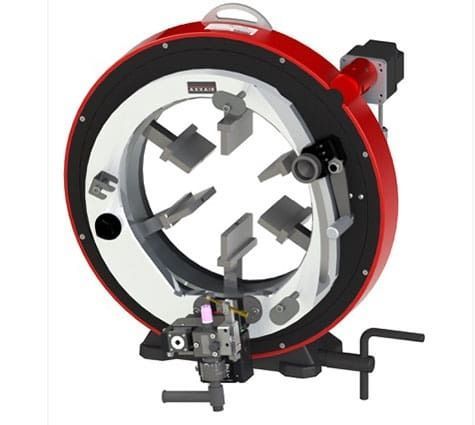

Máquina de soldagem orbital TIG SX322 AVC / OSC

automáticapara grande diâmetropara tubos

Visão geral
A SX322 AVC / OSC é uma máquina de soldagem TIG orbital concebida para a prefabricação de tubos de grande diâmetro onde a repetibilidade e a integridade da solda são essenciais. O controlo da tensão de arco (AVC) e a oscilação (OSC) proporcionam condições de arco estáveis, posicionamento preciso do eletrodo e soldas multipasse uniformes. A unidade é compatível com fontes SAXX e pode ser reconfigurada para corte ou biselamento orbital na oficina.

Dados principais

• Intervalo Ø tubo: 141–328 mm (5,563–12,750 in)
• Espessura aplicável: até 12,7 mm (0,5 in)
• Arrefecimento: por água
• Funções: Soldagem TIG orbital com AVC / OSC; rápida mudança para corte e biselamento
• Varredura axial motorizada: ±10 mm (0,39 in)
• Diâmetros de eletrodo: 1,6 mm ou 2,4 mm (1/16" ou 3/32")

Vantagens do produto

• Controlo de arco consistente através do AVC para gerir automaticamente a distância eletrodo–tubo
• OSC controlado para perfis de cordão uniformes em multipasse
• Apertos concêntricos que minimizam deformações e asseguram o alinhamento
• Mandíbulas em aço inoxidável que protegem as superfícies internas
• Rotação orbital automática para penetração uniforme ao longo da circunferência
• Uma máquina para soldagem, corte e biselamento com mudança rápida
• Compatível com aços comuns e ligas especiais

O que é AVC/OSC?
Controlo motorizado da tensão do arco (AVC)
O AVC mantém a distância eletrodo–tubo constante ajustando automaticamente a tensão do arco durante a soldagem, essencial em processos TIG orbitais multipasse para evitar o contacto com o banho de solda e garantir resultados repetíveis.

Aplicações típicas

• Quando não se pretende medir mecanicamente o diâmetro exterior: o AVC não requer contacto mecânico e oferece rastreio mais preciso e rápido do que rolos mecânicos.
• Ao soldar com arame de enchimento e taxa de deposição variável: o AVC evita que a tocha toque o banho de fusão durante as passagens.

Soldagem TIG orbital com AVC + OSC + arame
O processo mecanizado combina AVC, oscilação da tocha e alimentação de arame para preencher juntas biseladas em tubos de parede espessa (root, fill, cap), mantendo fusão uniforme e deposição constante à volta da junta.

Especificações técnicas

• Descrição: Sistema SX322 AVC / OSC
• N.º da peça: SX322-NAOF
• Intervalo de diâmetros: 141–328 mm (5,563–12,750 in)
• Ciclo de trabalho 100%: 200 A
• Diâmetro do eletrodo: 1,6 ou 2,4 mm (1/16" ou 3/32")
• Arrefecimento: água
• Temp. máx. de operação: 40 °C (104 °F)
• Emissão acústica máx.: < 70 dB
• Peso unitário: 74 kg (163 lb)
