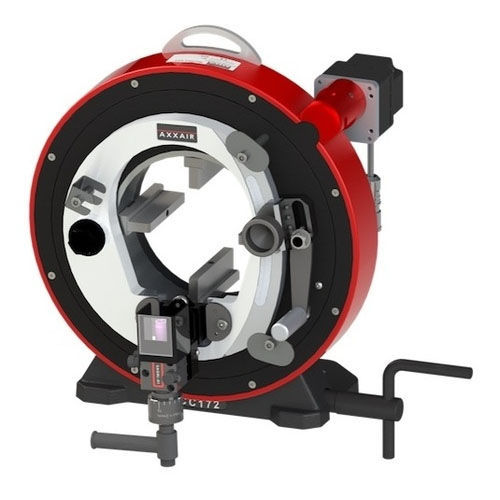

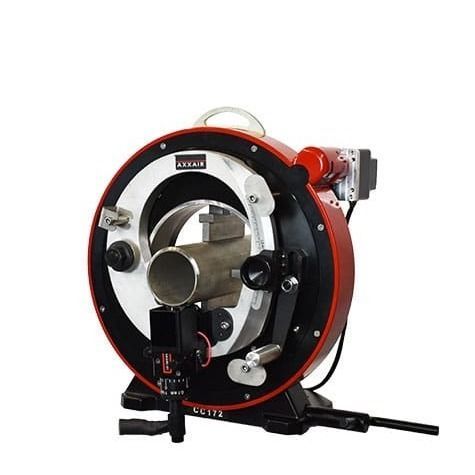

Máquina de soldagem orbital TIG SX172 series

automáticapara tubospara aço de carbono

Dados-chave
FAIXA Ø TUBO: 0,625–6,625" / 16–173 mm
SISTEMA DE ARREFECIMENTO: Ar ou água
FUNÇÕES: Soldagem orbital TIG por fusão ou fusão + arame

Visão geral
O sistema de soldagem orbital de pré‑fabricação SX172 foi concebido para montagem de tubos precisa e repetível antes da instalação no local. Através da soldagem orbital TIG por fusão ou por fusão + arame, proporciona soldaduras consistentes em aço inoxidável, aço carbono e ligas especiais. Alimentada por fontes de soldagem SAXX, a SX172 facilita a pré‑fabricação em oficina e pode ser rapidamente convertida para corte orbital ou chanframento, reduzindo pegada de equipamento e tempo de produção.

Vantagens do produto

• Soldagem orbital TIG por fusão ou fusão + arame para perfis de solda repetíveis e consistentes
• Regulação axial precisa do eletrodo e do tubo para alinhamento exato da junta
• Regulação micrométrica do gap de arco sem ferramentas especiais para controlo ótimo
• Rastreamento mecânico do Ø exterior para manter distância eletrodo‑tubo e compensar ovalização
• Sistema de aperto concêntrico para minimizar deformação do tubo durante a soldagem
• Rotação orbital automática para penetração uniforme e consistência da solda
• Mandíbulas em aço inoxidável para evitar contaminação e proteger superfícies internas
• Adequada para aço inoxidável, aço carbono e ligas exóticas em vários sectores
• Alimentada por fontes SAXX para operação automatizada e fiável
• 1 máquina — 3 aplicações: soldagem, corte e chanframento com rápida troca através de dois parafusos de ajuste
• Ideal para pré‑fabricação em oficina para reduzir tempo de soldagem no local e riscos de instalação

Tabela de especificações (Arrefecido a ar vs Arrefecido a água)
DESCRIÇÃO | SX172 Arrefecido a ar | SX172 Arrefecido a água
Potência | Ar | Água
N.º de peça | SX172-A | SX172-E
Faixa de tubos | 0.625 – 6.625" / 16 – 173 mm | 0.625 – 6.625" / 16 – 173 mm
Ciclo de trabalho 100% | 100 A | 200 A
Diâmetro do eletrodo | 1/16" ou 3/32" / 1,6 ou 2,4 mm | 1/16" ou 3/32" / 1,6 ou 2,4 mm
Sistema de arrefecimento | Não | Sim
Temp. máx. de funcionamento | 40 °C / 104 °F | 40 °C / 104 °F
Radiação acústica máx. | < 70 dB | < 70 dB
Peso unitário | 52 kg / 115 lbs | 52 kg / 115 lbs

Características técnicas / especificações

• Modelo: SX172
• Faixa Ø tubo: 0.625–6.625" (16–173 mm)
• Funções: Soldagem orbital TIG por fusão ou fusão + arame
• Arrefecimento: ar (SX172-A) ou água (SX172-E)
• Códigos: SX172-A (ar), SX172-E (água)
• Ciclo de trabalho 100%: 100 A (ar), 200 A (água)
• Diâmetro do eletrodo: 1/16" ou 3/32" (1,6 ou 2,4 mm)
• Temp. máx.: 40 °C / 104 °F
• Nível acústico máx.: < 70 dB
• Peso: 52 kg / 115 lbs
• Pontos-chave: regulação axial eletrodo/tubo, controlo micrométrico do gap, rastreamento mecânico do Ø, aperto concêntrico, mandíbulas inox, rotação orbital automática, troca rápida para corte/chanframento, alimentada por fontes SAXX
