Morsa de máquina 9-205-ESD

com mordentes intercambiáveisinclinávelde aterramento

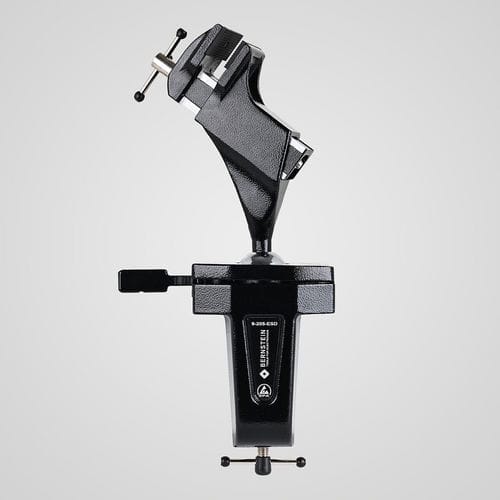

O SPANNFIX 9-205-ESD é um torno de articulação ESD concebido para fixação em bancadas. Oferece uma articulação rotativa de 360° com travamento contínuo e uma superfície dissipativa adequada para áreas protegidas electrostaticamente. Fabricado em alumínio fundido com revestimento em pó ESD, inclui mandíbulas intercambiáveis para peças sensíveis.

Principais características

• Articulação esférica de precisão, rotativa 360° e travamento contínuo com libertação rápida; produto de qualidade Made in Germany
• Fixação por aperto na mesa (espessura máx. 80 mm)
• Mandíbulas plásticas ESD de 50 mm com aderência (intercambiáveis)
• Largura de aperto 70 mm, profundidade de aperto 38 mm, força de aperto 1470 N
• Inclinação ±45°; rotação 360°
• Peças sobresselentes: mandíbulas artigo 9-900-E50-ESD (par)
• Alumínio fundido com revestimento em pó ESD preto; dissipativo 10^7–10^8 ohm
• Dimensões aprox. 310 × 170 × 75 mm; peso aprox. 1450 g

Aplicação
Uma leve pressão na alavanca é suficiente para alinhar a peça presa de forma contínua na posição de trabalho pretendida. O ajuste individual da altura de trabalho favorece uma postura ergonómica para trabalhos em posição de pé (furação, corte, lixamento, fresagem, estampagem, etc.). Mandíbulas intercambiáveis: mandíbulas plásticas ESD 50 mm para o torno pequeno e mandíbulas em aço 100 mm para o torno grande. Mandíbulas de proteção disponíveis em feltro, couro, cortiça e borracha. Mandíbulas com prismas em alumínio são adequadas para fixar tubos. A fixação por parafuso é adequada para bancadas até 80 mm de espessura e pode ser montada em bancadas, mesas e placas base através de quatro orifícios passantes de 9 mm.

Descrição técnica
Par máximo: esfera Ø 40 mm ≈ 24 Nm, esfera Ø 60 mm ≈ 100 Nm. Versões ESD dissipativas (10^7–10^8 Ω) e adequadas para EPA. As secções da base podem ser ligadas à terra através de um botão de 10 mm. As peças em alumínio fundido são revestidas a pó; as peças em aço são cromadas e inoxidáveis. O parafuso de ajuste no assento inferior da esfera permite ajustar o movimento da esfera de solto a muito firme. As forças de retenção podem variar consoante a aplicação e as condições.

Especificações

• Modelo / número de artigo: 9-205-ESD
• Denominação comercial: SPANNFIX
• Método de fixação: fixação por parafuso para espessura de mesa até 80 mm; 4 × orifícios passantes Ø 9 mm para montagem
• Mandíbulas: plástico ESD 50 mm (com aderência); mandíbulas sobresselentes artigo 9-900-E50-ESD (par)
• Largura de aperto: 70 mm
• Profundidade de aperto: 38 mm
• Força de aperto: 1470 N
• Inclinação / rotação: inclinação ±45°; rotação 360°
• Par máximo: Ø 40 mm ≈ 24 Nm; Ø 60 mm ≈ 100 Nm
• Material e acabamento: alumínio fundido, revestimento em pó ESD preto (dissipativo 10^7–10^8 Ω); peças em aço cromadas
• Dimensões: aprox. 310 × 170 × 75 mm
• Peso: aprox. 1450 g
• Compatibilidade ESD: dissipativo, adequado para postos de trabalho ESD (EPA)
