Morsa de bancada 9-205-ESD-SET1

de parafusocom mordentes intercambiáveisflexível

Um conjunto de morsa com junta esférica ESD dissipativa projetado para fixação precisa e flexível em áreas protegidas eletrostaticamente. A morsa possui cabeça articulada ajustável continuamente para rotação de 360° e travamento sem passos, com ponto de ligação à terra e acessórios de aterramento incluídos.

Principais características

• Junta esférica de precisão, giratória 360° com travamento rápido e regulável sem degraus
• Fabricado na Alemanha
• Design ESD com revestimento em pó dissipativo
• Mandíbulas intercambiáveis: opções em plástico e aço; mandíbulas de proteção disponíveis (feltro, couro, cortiça, borracha)
• Indicada para fixação em bancada (fixação por parafusamento com quatro orifícios passantes de 9 mm)

Área de aplicação
Uma ligeira pressão na alavanca é suficiente para alinhar a peça presa de forma contínua em qualquer posição de trabalho adequada. O ajuste individual da altura de trabalho proporciona postura ergonómica para trabalhos em pé (furação, serragem, desbaste, fresagem, corte, etc.). As mandíbulas intercambiáveis incluem mandíbulas ESD de plástico de 50 mm para a morsa pequena e mandíbulas de aço de 100 mm para a morsa grande. Mandíbulas prismáticas em alumínio são adequadas para prender tubos. A fixação por aperto é adequada para bancadas com espessura máxima da mesa até 80 mm e pode ser fixada por parafusamento através de quatro orifícios de 9 mm.

Descrição técnica
Momento máximo (exemplos): esfera Ø 40 mm aprox. 24 Nm; esfera Ø 60 mm aprox. 100 Nm. Base de fixação adequada para espessura de tampo até 80 mm. As versões ESD são dissipativas (10^7 a 10^8 ohm) e adequadas para áreas protegidas electrostaticamente (EPA). As secções do pé podem ser ligadas a um ponto de aterramento através de um botão de pressão de 10 mm. As peças em alumínio fundido são revestidas em pó; as peças em aço são cromadas e resistentes à corrosão. O movimento da esfera pode ser ajustado com um parafuso de ajuste no assento inferior da esfera, de solto a muito firme. As forças de retenção reais dependem da aplicação e das condições e podem diferir dos valores de laboratório.

Conteúdo

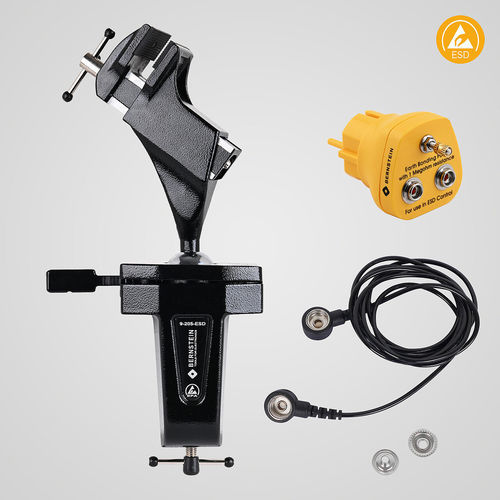

• 9-205 Morsa de articulação esférica ESD SPANNFIX para fixação, dissipativa
• 9-359-2 Plugue de ligação à terra ESD 2x10 mm e tomada M5
• 9-343-1 Cabo de aterramento ESD 1 MΩ, 1800 mm, com 2 botões de pressão 10/10 mm

Especificações técnicas

• Modelo / número de peça: 9-205-ESD-SET1
• Largura de aperto: 70 mm
• Profundidade de aperto: 38 mm
• Força de aperto: 1470 N
• Tamanhos das mandíbulas: morsa pequena 50 mm mandíbulas ESD em plástico (com grip); morsa grande 100 mm mandíbulas em aço (intercambiáveis)
• Materiais: alumínio fundido (revestimento em pó ESD preto), peças em aço cromadas
• Resistência ESD (dissipativa): 10^7 a 10^8 ohm
• Dimensões (aprox.): 310 x 170 x 75 mm
• Peso (aprox.): 1550 g
• Rotação: 360° contínuos
• Inclinação: +/- 45°
• Espessura máxima da mesa para fixação: 80 mm
• Exemplos de momento máximo: Ø40 mm ≈ 24 Nm, Ø60 mm ≈ 100 Nm
• Peças de reposição: mandíbulas artigo 9-900-E50-ESD (par)
