Porta-componentes para peças de trabalho 9-261-ESD-SET1

Suporte esférico ESD dissipativo para posicionamento seguro e ajuste contínuo, permitindo fixação rápida de peças pesadas ou instrumentos; projetado para aparafusar em bancadas e fornecido com ponto de ligação à terra e cabo de aterramento.

Principais características

• Apertador rápido de junta esférica para peças pesadas, rotação 360° e fixação contínua
• Placa de fixação para aparafusar (dimensões da placa: 150 x 106 mm)
• Pino roscado: M12 x 1,5 x 20 mm; superfície de apoio aprox. Ø 20 mm
• Ângulo de inclinação ±45°; ajuste da tensão da esfera por parafuso de regulagem inferior
• Inclui arruela schnorr e porca de travamento para a rosca
• Corpo em alumínio fundido com revestimento em pó ESD preto, dissipativo (10^7–10^8 Ω)
• Dimensões aprox. 90 x 180 x 110 mm; peso aprox. 900 g

Áreas de aplicação

• Disponível em diferentes diâmetros de esfera e forças de retenção; pequena pressão de alavanca permite fixação contínua com alta força de retenção
• Opções de base: fixação por aperto (morsa), placa fixa para aparafusar ou ímãs de alto desempenho
• Fixação rápida e alinhamento preciso para câmeras, monitores, sensores e instrumentos de medição
• Utilizado em construção de instrumentos, modelismo, laboratórios, centros de pesquisa e universidades
• Adequado para reparos e montagem de trotinetes elétricas, e-bikes e bicicletas em configurações flutuantes
• Fixação por morsa compatível com bancadas até 80 mm de espessura; fixação por parafusamento via quatro orifícios passantes Ø 9 mm

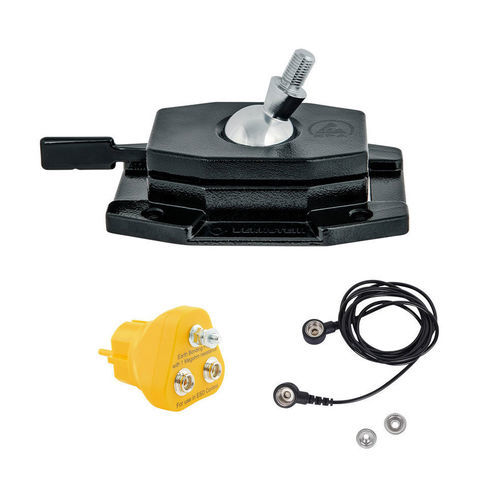

Conteúdo do conjunto de manuseio ESD

• 9-261 base de junta esférica SPANNFIX ESD para aperto (dissipativo)
• 9-359-2 plugue de ligação à terra ESD 2x10 mm e encaixe M5
• 9-343-1 cabo de aterramento ESD 1 MΩ, 1800 mm com 2 botões de pressão 10/10 mm

Descrição técnica

• Rosca de ligação: M12 x 1,5 mm (rosca especial)
• Torque máximo (exemplos): esfera Ø 40 mm ≈ 24 Nm; esfera Ø 60 mm ≈ 100 Nm
• Força de retenção à altura do pino roscado: esfera Ø 40 mm ≈ 45 kg (≈441 N); esfera Ø 60 mm ≈ 140 kg (≈1.372 N)
• As bases podem ser conectadas a um ponto de aterramento por botão de pressão de 10 mm
• Movimento ajustável de solto a muito firme via parafuso de ajuste inferior
• Materiais: peças em alumínio fundido com revestimento em pó (ESD), peças em aço cromado e inoxidável
• Dissipatividade ESD: 10^7–10^8 Ω — adequado para áreas protegidas electrostaticamente (EPA)

Especificações técnicas

• Modelo / código de artigo: 9-261-ESD-SET1
• Rosca: M12 x 1,5 x 20 mm
• Superfície de apoio: aprox. Ø 20 mm
• Ângulo de inclinação: ±45°
• Placa para aparafusar: 150 x 106 mm (4 × orifícios passantes Ø 9 mm)
• Materiais: alumínio fundido (revestimento em pó ESD), peças em aço cromado
• Dissipatividade ESD: 10^7 – 10^8 Ω
• Dimensões aprox.: 90 × 180 × 110 mm
• Peso aprox.: 900 g
• Conteúdo do conjunto: base 9-261 SPANNFIX (ESD), plugue de ligação 9-359-2, cabo de aterramento 9-343-1 (1 MΩ, 1800 mm)
