Jogo de elementos de fixação mecânico 9-250-ESD

magnéticohorizontalvertical

O SPANNFIX VARIO 9-250-ESD é uma combinação de junta esférica de precisão, segura para ESD, projetada para fixação e suporte de placas de circuito impresso (PCB) e cabos. Inclui cabeças intercambiáveis e uma junta esférica 360° travável de forma contínua para posicionamento flexível.

Principais características

• Junta esférica de precisão 360°, travável sem degraus com mecanismo de liberação rápida
• Inclui cabeça de rosqueamento, suporte robusto para PCB e placa de fixação universal para montagem versátil
• Mola integrada para placas sensíveis e adaptador angular para maior inclinação
• Suporte PCB ajustável de 25 mm a 270 mm para posicionamento seguro
• Adequado para fixação em bancadas com até 80 mm de espessura; inclinação ±45°
• Inclui cabo de aterramento ESD (1 MOhm, 1,8 m)

Área de aplicação
O SPANNFIX VARIO 9-250-ESD destina-se a uso como dispositivo versátil de fixação e suporte para PCBs e pequenos conjuntos. Cabeças intercambiáveis permitem reconfiguração rápida. Usos típicos: suporte auxiliar em operações de solda, montagem e inspeção que exigem posicionamento seguro e compatível com ESD de placas até 270 mm.

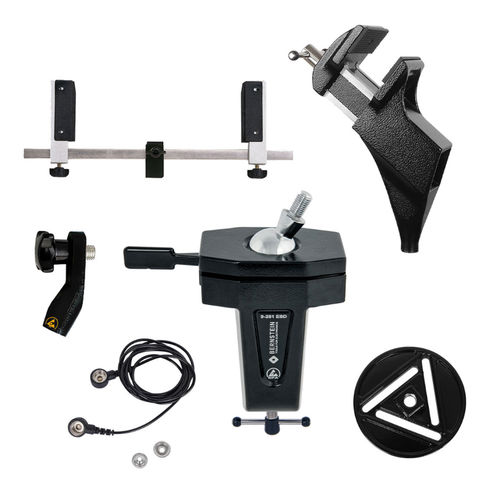

Conteúdo

• 9-251 base de junta esférica ESD SPANNFIX para fixação (pino roscado 20 mm)
• 9-252 cabeça rosqueável ESD SPANNFIX (M12x1.5)
• 9-253 suporte para PCB ESD SPANNFIX para rosquear (M12x1.5)
• 9-254 placa de fixação universal ESD SPANNFIX para rosquear (M12x1.5)
• 9-255 adaptador angular ESD SPANNFIX para rosquear (M12x1.5)
• 9-343-1 cabo de aterramento ESD 1 MOhm, 1800 mm, 2 botões de pressão 10/10 mm

Descrição técnica
Produto com rosca de conexão especial M12 x 1.5. Torque máximo e forças de retenção variam conforme o diâmetro da esfera: esfera Ø 40 mm — torque máx. ≈ 24 Nm e força de retenção na altura do pino roscado ≈ 45 kg (441 N); esfera Ø 60 mm — torque máx. ≈ 100 Nm e força de retenção ≈ 140 kg (1.372 N). Força de retenção da base magnética (ímã sem tampa): 32 kg horizontal / 15 kg vertical. Versões ESD são dissipativas (10^7–10^8 ohm) e adequadas para áreas protegidas electrostaticamente (EPA). As seções de pé podem ser aterradas via botão de pressão de 10 mm. Peças em alumínio fundido com pintura em pó; peças em aço cromadas, inoxidáveis. Observação: forças de retenção podem variar conforme aplicação e condições.

Especificações técnicas

• Modelo: 9-250-ESD
• Faixa ajustável do suporte PCB: 25 mm – 270 mm
• Espessura máxima mesa/fixação: 80 mm
• Ângulo de inclinação: ±45°
• Rosca de conexão: M12 x 1.5 (rosca especial)
• Diâmetros da esfera & forças de retenção: Ø 40 mm ≈ 45 kg (441 N); Ø 60 mm ≈ 140 kg (1.372 N)
• Torque máximo: esfera Ø 40 mm ≈ 24 Nm; esfera Ø 60 mm ≈ 100 Nm
• Força de retenção base magnética (ímã sem tampa): 32 kg horizontal / 15 kg vertical
• Resistência ESD (dissipativa): 10^7 – 10^8 ohm
• Cabo de aterramento (incluído): 1 MOhm, comprimento 1,8 m (2 botões de pressão 10/10 mm)
• Materiais & acabamento: alumínio fundido (revestimento em pó ESD preto), aço (cromado), plástico
• Dimensões aprox.: 310 x 170 x 75 mm
• Peso aprox.: 2100 g
