Porta-componentes para peças de trabalho 9-270-ESD

O SPANNFIX VARIO (ESD) é um suporte para PCB dissipativo eletrostaticamente, com junta esférica de ajuste contínuo e mecanismo de aperto rápido, projetado para segurar e posicionar placas de circuito impresso de forma segura durante soldagem e montagem.

Principais características

• Junta esférica de precisão giratória 360°; travamento contínuo com libertação rápida (Made in Germany)
• Estrutura de montagem estável com dispositivo de rotação rápida e placa adaptadora
• Mola para placas sensíveis e adaptador de ângulo para maior inclinação
• Faixa de fixação de PCB ajustável de 25 mm a 270 mm
• Adequado para fixação em bancadas com espessura de mesa máx. 80 mm
• Ângulo de inclinação ±45°
• Inclui cabo de aterramento ESD (1 MΩ, comprimento 1,8 m) para ligação a um Earth Bonding Point
• Materiais: aço, plástico, alumínio fundido com revestimento em pó ESD (preto); dissipativo 10^7 a 10^8 Ω
• Dimensões aprox. 410 × 300 × 240 mm; peso 1560 g

Campo de aplicação
O SPANNFIX VARIO é usado para fixar PCBs/placas de circuito até 270 mm de comprimento. A junta esférica ajustável permite posicionar e reter a placa em todas as direções, possibilitando rotações rápidas e atuando como uma terceira mão para soldagem, montagem e inspeção em áreas protegidas ESD.

Descrição técnica

• Rosca de ligação: M12 × 1,5 mm (rosca especial); adaptadores disponíveis
• Torque máximo: esfera Ø 40 mm ≈ 24 Nm; esfera Ø 60 mm ≈ 100 Nm
• Força de retenção da esfera na altura do pino roscado: esfera Ø 40 mm ≈ 45 kg (441 N); esfera Ø 60 mm ≈ 140 kg (1.372 N). A força de fixação pode aumentar após desengorduramento da esfera.
• Base de fixação: espessura máxima da mesa 80 mm
• Base para parafuso: orifícios passantes 4 × 9 mm
• Base magnética (opcional): força de retenção aprox. 32 kg horizontalmente, 15 kg verticalmente (ímã sem tampa)
• Versões ESD: dissipativo 10^7 a 10^8 Ω — adequado para áreas protegidas contra descargas eletrostáticas (EPA)
• Peças em alumínio fundido com pintura em pó; peças em aço cromadas, resistentes à corrosão
• Observação: Para aplicações críticas de segurança, as forças de retenção não podem ser garantidas sem conhecimento do caso de uso específico; o desempenho pode variar sob diferentes condições físicas.

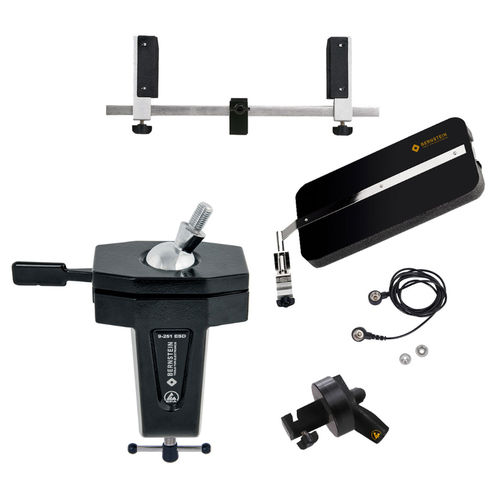

Conteúdo (componentes incluídos)

• 9-251 Base de junta esférica ESD SPANNFIX para fixação por aperto (pino roscado 20 mm)
• 9-253 Suporte PCB ESD para parafusar (M12 × 1,5)
• 9-256 Tampa de aperto ESD para suporte PCB
• 9-257 Dispositivo de rotação rápida ESD para suporte PCB
• 9-343-1 Cabo de aterramento ESD 1 MΩ, 1.800 mm, 2 botões de pressão 10/10 mm

Características / especificações técnicas

• Número do artigo: 9-270-ESD
• Nome comercial / modelo: SPANNFIX VARIO
• Faixa de fixação PCB: 25 mm – 270 mm
• Espessura máx. da mesa para fixação: 80 mm
• Ângulo de inclinação: ±45°
• Materiais: aço, plástico, alumínio fundido (revestimento em pó ESD)
• Resistividade de superfície: dissipativa 10^7 – 10^8 Ω
• Cabo de aterramento incluído: 1 MΩ, comprimento 1,8 m (2 botões de pressão 10/10 mm)
• Dimensões (aprox.): 410 × 300 × 240 mm
• Peso: 1560 g
• Rosca de ligação: M12 × 1,5 mm (rosca especial)
• Características da esfera: Ø 40 mm (torque ≈ 24 Nm; força de retenção ≈ 45 kg), Ø 60 mm (torque ≈ 100 Nm; força de retenção ≈ 140 kg)
• Base para parafuso: orifícios passantes 4 × 9 mm; forças de retenção base magnética opcional: 32 kg horizontal / 15 kg vertical
