Jogo de elementos de fixação magnético 9-240-ESD

para aplicações elétricas industriaishorizontalvertical

O suporte PCB ESD SPANNFIX VARIO (9-240-ESD) é um dispositivo de fixação versátil para placas de circuito impresso até 270 mm, com junta esférica de precisão rotativa 360° e componentes seguros para ESD.

Principais características

• Junta esférica de precisão rotativa 360° com bloqueio contínuo de liberação rápida (Made in Germany)
• Estrutura de montagem estável com suportes ajustáveis e giratórios
• Mola para placas sensíveis e adaptador de ângulo para maior inclinação
• Suporte PCB ajustável de 25 mm a 270 mm
• Adequado para fixação em bancadas com espessura máxima de 80 mm
• Ângulo de inclinação ±45°
• Inclui cabo de aterramento ESD 1 MOhm, comprimento 1,8 m para ligação a um ponto de aterramento
• Materiais: aço, plástico, alumínio fundido com revestimento em pó ESD preto; dissipativo 10^7 a 10^8 ohm
• Dimensões aprox. 360 x 280 x 180 mm; peso 1330 g

Área de aplicação
O SPANNFIX VARIO pode ser usado para fixar PCBs / placas de circuito até um comprimento de 270 mm. A junta esférica infinitamente ajustável permite posicionamento e fixação segura em todas as direções, facilitando a rotação rápida das placas e servindo como uma "terceira mão" útil para soldagem e montagem.

Descrição técnica
Rosca de conexão: M12 x 1,5 mm (rosca especial). O binário máximo e as forças de retenção dependem do diâmetro da esfera: esfera Ø 40 mm aprox. 24 Nm (força de retenção à altura do pino roscado ≈ 45 kg / 441 N); esfera Ø 60 mm aprox. 100 Nm (força de retenção ≈ 140 kg / 1.372 N). Base de fixação: espessura máxima da mesa 80 mm. Base rosqueada: orifícios passantes 4 x 9 mm. Força de retenção da base magnética: 32 kg horizontal, 15 kg vertical (ímã sem tampa). As versões ESD são dissipativas (10^7 a 10^8 ohm) e adequadas para áreas EPA / estações ESD. As secções do pé podem ser ligadas ao ponto de aterramento com um botão de pressão de 10 mm. Peças em alumínio fundido são pintadas a pó; peças em aço são cromadas e não enferrujam. Nota: as forças de retenção medidas em condições de teste ótimas podem diferir em aplicações específicas.

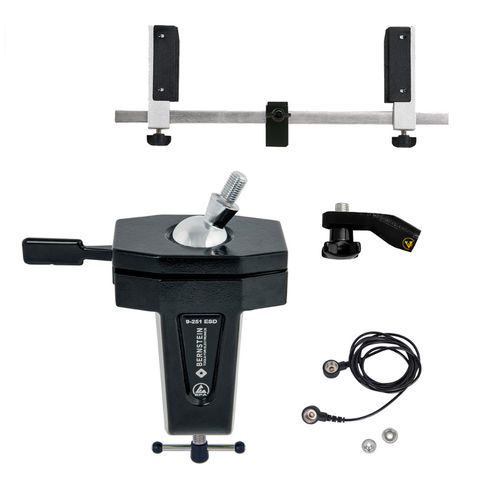

Conteúdo

• 9-251 base de junta esférica ESD SPANNFIX para reconexão (extremidades roscadas 20 mm)
• 9-253 suporte de placa ESD para aparafusar (M12 x 1,5)
• 9-255 adaptador angular ESD SPANNFIX para aparafusar (M12 x 1,5)
• 9-343-1 cabo de aterramento ESD 1 MOhm, 1800 mm, 2 botões de pressão 10/10 mm

Especificações técnicas

• Número do artigo: 9-240-ESD
• Nome do modelo: SPANNFIX VARIO
• Faixa de fixação PCB: 25 mm a 270 mm
• Espessura máxima da mesa para fixação: 80 mm
• Inclinação: ±45°
• Cabo de aterramento: 1 MOhm, comprimento 1,8 m (1800 mm)
• Resistividade de superfície ESD: dissipativa 10^7 a 10^8 ohm
• Materiais: alumínio fundido (revestido a pó ESD preto), aço (cromado), plástico
• Dimensões (aprox.): 360 x 280 x 180 mm
• Peso: 1330 g
• Rosca de conexão: M12 x 1,5 mm
• Esfera Ø 40 mm: binário máx. ≈ 24 Nm; força de retenção ≈ 45 kg (441 N)
• Esfera Ø 60 mm: binário máx. ≈ 100 Nm; força de retenção ≈ 140 kg (1.372 N)
• Base rosqueada: orifícios passantes 4 x 9 mm
• Força de retenção da base magnética: 32 kg (horizontal), 15 kg (vertical)
