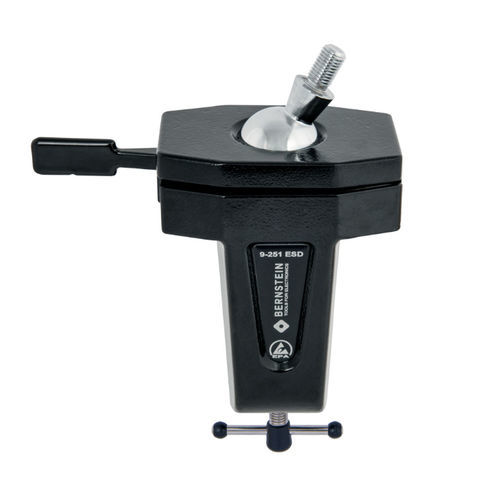

Porta-componentes para peças de trabalho 9-251-ESD

Base de junta esférica ESD projetada para fixação ajustável e aperto de libertação rápida de instrumentos, câmeras, sensores e outros componentes em áreas de trabalho protegidas ESD. O produto oferece rotação de 360°, ajuste contínuo e revestimento dissipativo adequado para locais EPA/ESD.

Principais características

• Fixação rápida por junta esférica para peças pesadas, 360° rotativa, ajustável continuamente; produto de qualidade Made in Germany
• Para fixação por grampo na bancada (espessura máxima da mesa 80 mm)
• Pino roscado M12 x 1,5 x 20 mm
• Superfície de apoio aprox. Ø 20 mm
• Ângulo de inclinação ±45°
• Incluído: anilha Schnorr e porca de travamento (porca para o pino roscado)
• Peças em alumínio fundido com revestimento em pó ESD preto, dissipativo 10^7 a 10^8 ohm
• Dimensões aprox. 220 x 170 x 75 mm
• Peso aprox. 940 g

Campo de aplicação
Os suportes de junta esférica estão disponíveis em diferentes diâmetros de bola, oferecendo diferentes forças de retenção. Uma leve pressão na alavanca proporciona fixação contínua com alta força de retenção. As variantes de fixação incluem fixação por grampo (para bancadas até 80 mm), base para aparafusar (quatro orifícios passantes de 9 mm) ou ímãs de alto desempenho para mudanças rápidas de posição. Utilizações típicas: alinhamento e fixação de câmeras, monitores, sensores ou instrumentos de medição; construção de instrumentos e maquetes; reparação de trotinetes elétricos / e-bikes / bicicletas; laboratórios, centros de investigação e universidades. Vários adaptadores e extensões podem ser rosqueados na bola através do pino roscado.

Descrição técnica
Rosca de ligação: M12 x 1,5 mm (rosca especial). Torque máximo (exemplos): bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm. Força de retenção à altura do pino roscado: bola Ø 40 mm ≈ 45 kg (441 N); bola Ø 60 mm ≈ 140 kg (1.372 N). Base de fixação adequada para espessura de mesa até 80 mm. Versões ESD são dissipativas (10^7 a 10^8 ohm) e compatíveis com EPA. Peças em alumínio fundido pintadas a pó; peças em aço cromadas e resistentes à corrosão. O parafuso de ajuste na sede inferior da bola permite ajustar o movimento da junta de solto a muito firme. Para componentes com requisitos de segurança, as forças de retenção dependem das condições de aplicação e podem diferir dos resultados laboratoriais.

Informações gerais
O desenvolvimento do produto trabalha continuamente na otimização e evolução destes artigos.

Características / especificações técnicas

• Modelo / designação: 9-251-ESD
• Pino roscado: M12 x 1,5 x 20 mm
• Superfície de apoio: aprox. Ø 20 mm
• Ângulo de inclinação: ±45°
• Capacidade de fixação (espessura da mesa): máx. 80 mm
• Materiais e acabamento: alumínio fundido (revestimento em pó ESD preto), peças em aço cromadas
• Dissipação ESD: aprox. 10^7 a 10^8 ohm (dissipativa)
• Dimensões (aprox.): 220 x 170 x 75 mm
• Peso (aprox.): 940 g
• Incluído na entrega: anilha Schnorr e porca de travamento (porca para o pino roscado)
• Exemplos de forças de retenção: bola Ø 40 mm ≈ 45 kg (441 N); bola Ø 60 mm ≈ 140 kg (1.372 N)
• Exemplos de torque máximo: bola Ø 40 mm ≈ 24 Nm; bola Ø 60 mm ≈ 100 Nm
